無線イーサネットブリッジFDL-02（販売終了品）

本製品は生産・販売終了品となります。
詳細は、販売終了のご案内をご参照ください。
類似品や後継機種などについてお気軽にお問い合わせください。

仕様・注文型式

主な仕様

※ 製品の仕様は予告なく変更する場合があります。

【Ethernet部】
通信速度	10BaseT/100Base-Tx　自動切換え
コネクタ	RJ45コネクタ
MACアドレス	設定済み
プロトコル	ping,DHCPクライアント,http,telnet,ARP
【FDL無線部】
技術基準	RCR　STD-33、ARIB　STD-T66
電波形式	スペクトル拡散（直接拡散）
無線周波数帯	2403.328～2480.128MHz（ARIB　STD-T66） 2473.984～2493.440MHz（RCR　STD-33）
周波数チャネル	89チャネル
データ変調速度	134kbps
空中線電力	6mW/MHz以下
通信距離	屋外250m（見通し）屋内50m
アンテナ	送受信ダイバシティ機能
通信方式	単信通信方式
通信形態	1:1、1:N、N:M
誤り訂正機能	誤り自動検出と自動再送機能
【その他】
電源電圧	DC8～27Vまたは専用ACアダプタ
消費電流	250mA以下（電源電圧DC12V時） IEEE802.3afPD（受電側）　クラス0（0.44～12.95W）
使用温度	0～+50℃
外形寸法	110(W)×91(D)×18.6(H)mm（突起部を除く）
重量	約90g

注文型式・付属品

タイプ	注文型式	セット内容	寸法図	画像
FDL-02本体	00202666	無線機本体	寸法図	なし

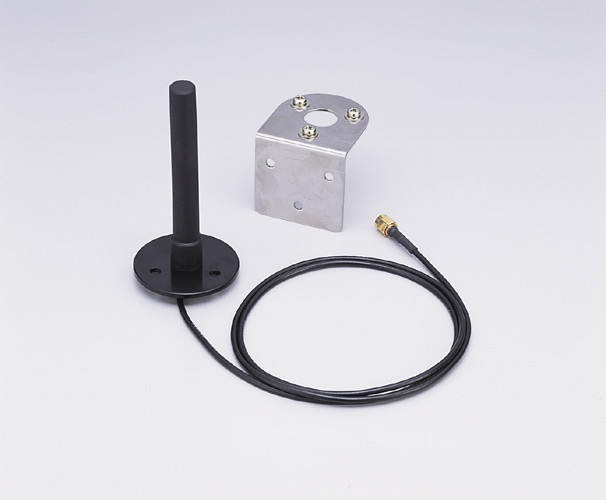

つば付きアンテナセット	00301601	つば付きアンテナ（利得2.14dBi）・同アンテナ取付金具	寸法図	画像

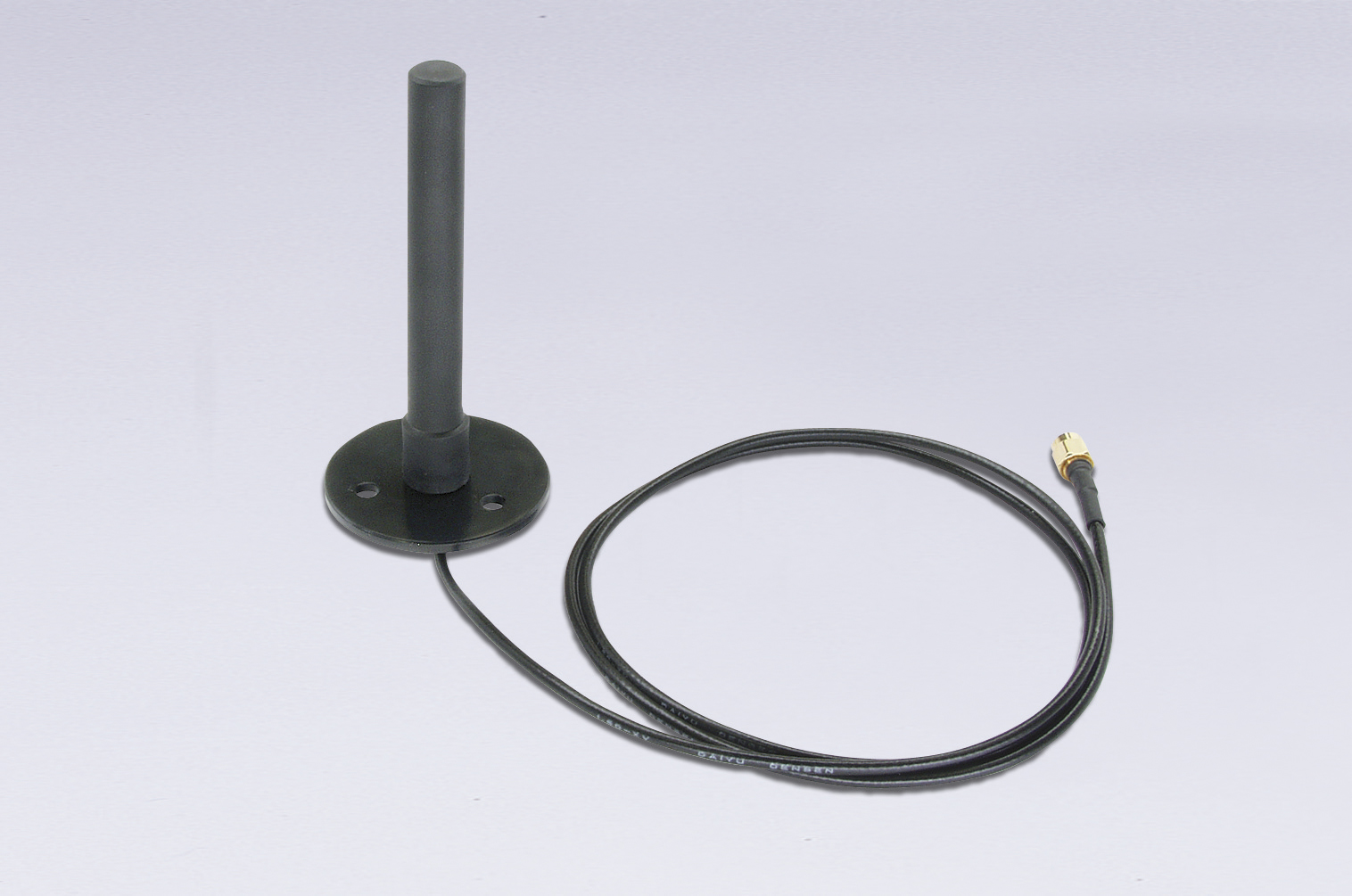

つば付きアンテナ	1M38A14401	つば付きアンテナ（利得2.14dBi）ケーブル長１ｍ	寸法図	画像
耐候性つば付きアンテナセット	00301685	耐候性つば付きアンテナ（利得2.14dBi）・同アンテナ取付金具	寸法図	画像

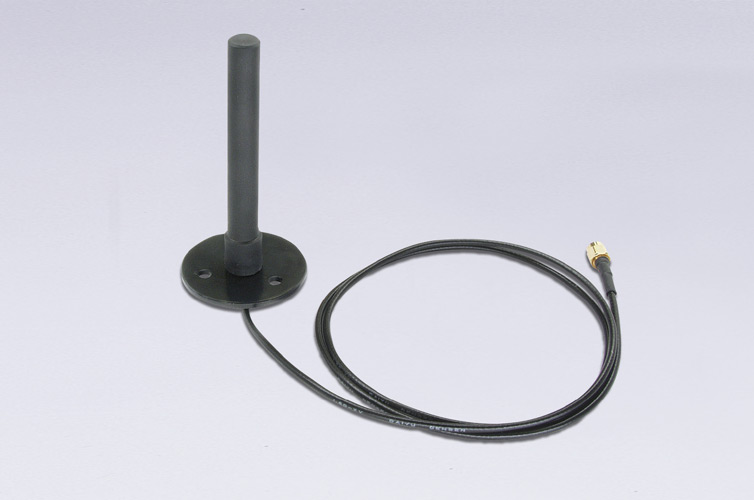

耐候性つば付きアンテナ	1M38A15403	耐候性つば付きアンテナ（利得2.14dBi）ケーブル長１ｍ	寸法図	画像

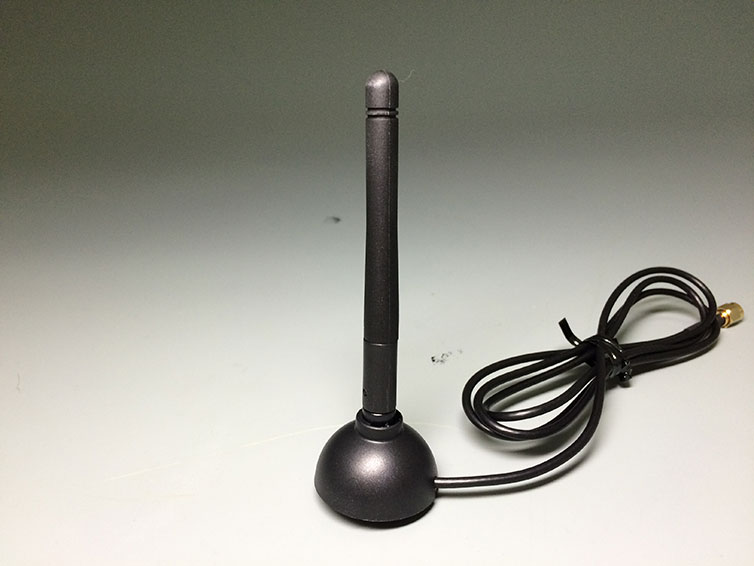

マグネット付きアンテナ	00301778	マグネット付きアンテナ(利得2dBi) ケーブル長1m	寸法図	画像

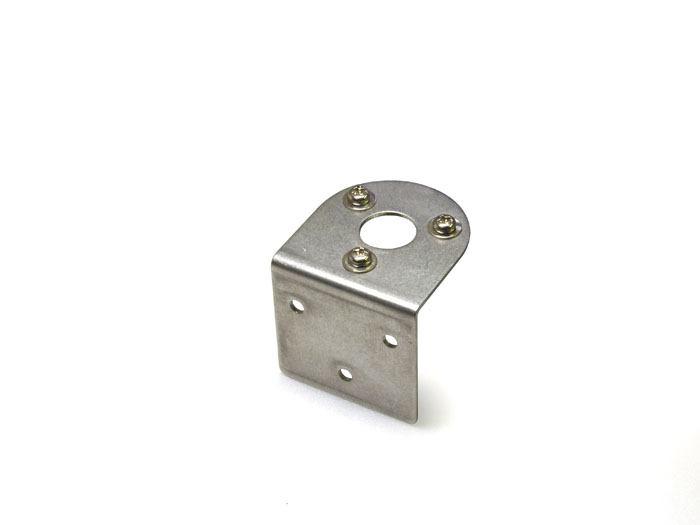

つば付きアンテナ取付金具	1M32A01901	つば付きアンテナ取付金具	寸法図	画像

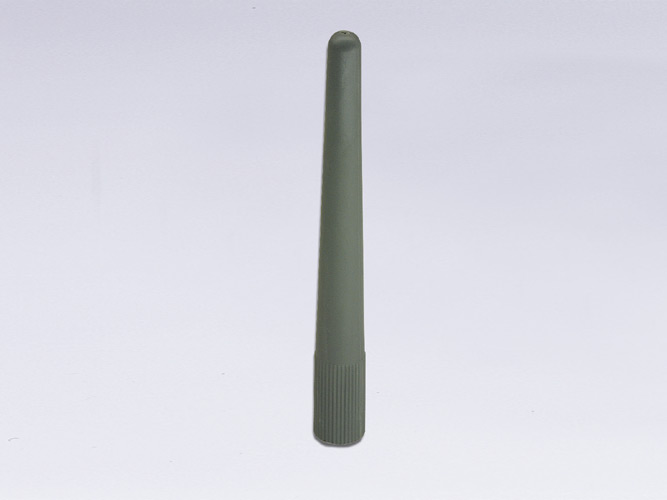

ペンシル型アンテナ	1M38A03301	ペンシル型アンテナ（利得2.14dBi）	寸法図	画像

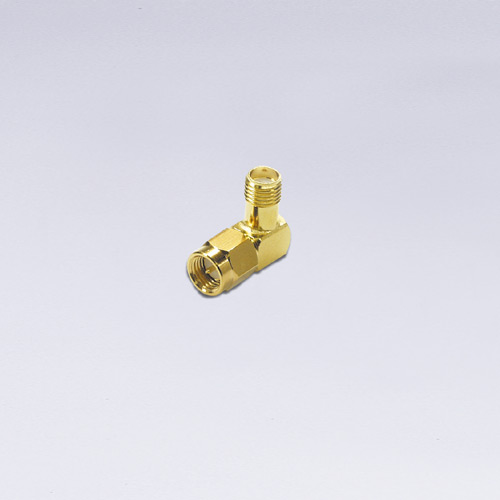

SMA-L型コネクタ	1M38A03201	SMA-L型コネクタ	寸法図	画像

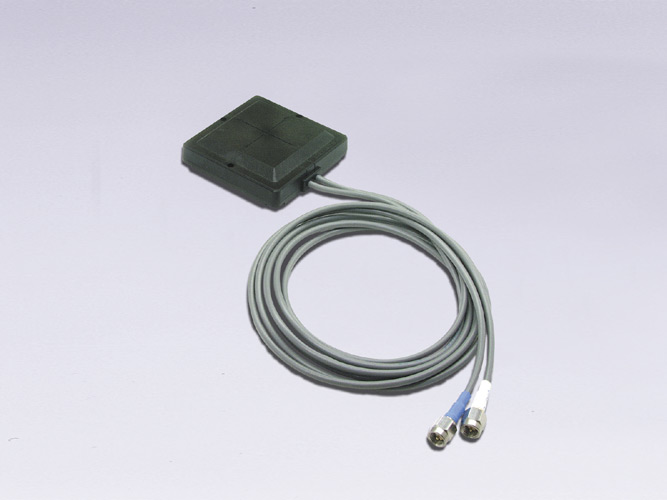

ダイバシティ平面アンテナ（FAA-01）	00301319	ダイバシティ平面アンテナ（利得2.14dBi）ケーブル長1m	寸法図	画像

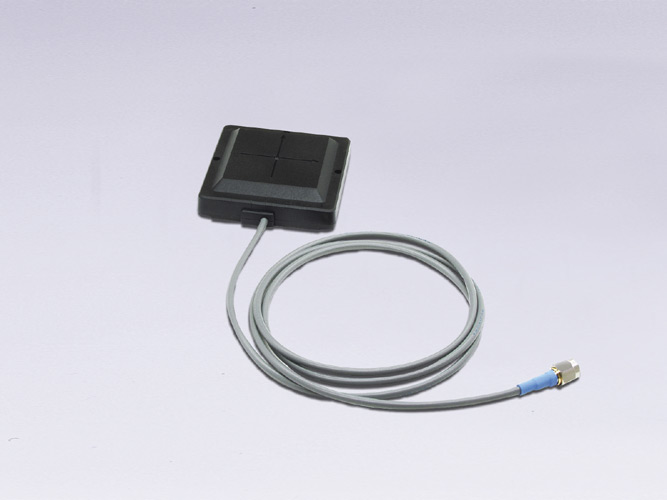

平面アンテナ（FAA-02）	00301328	平面アンテナ（利得2.14dBi）ケーブル長1m	寸法図	画像

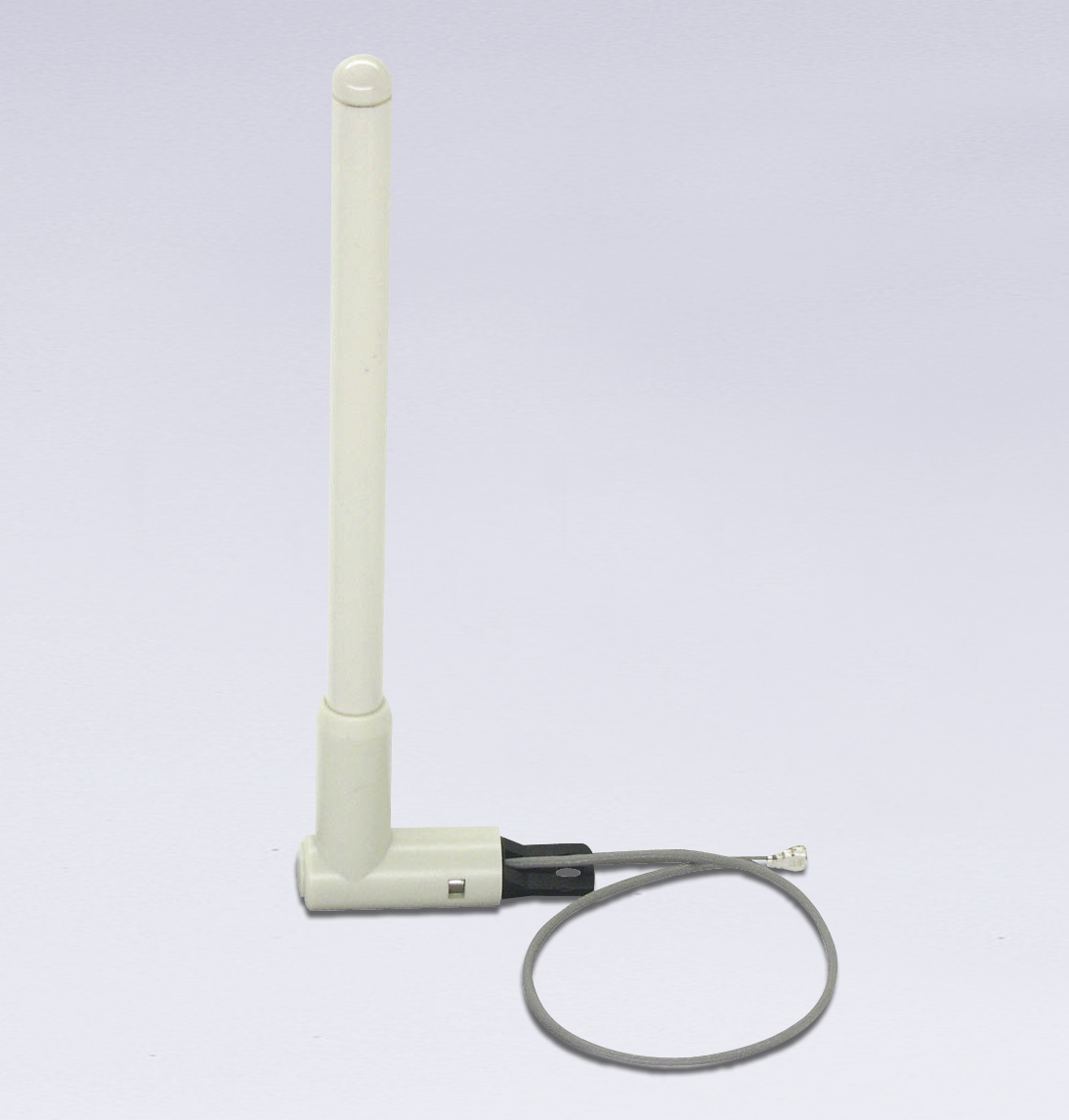

可倒型アンテナ	1M38A17201	可倒型アンテナ（利得2.14dBi）	寸法図	画像

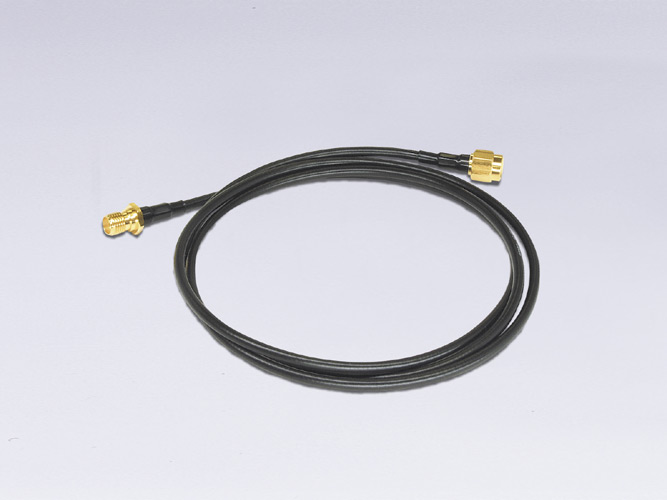

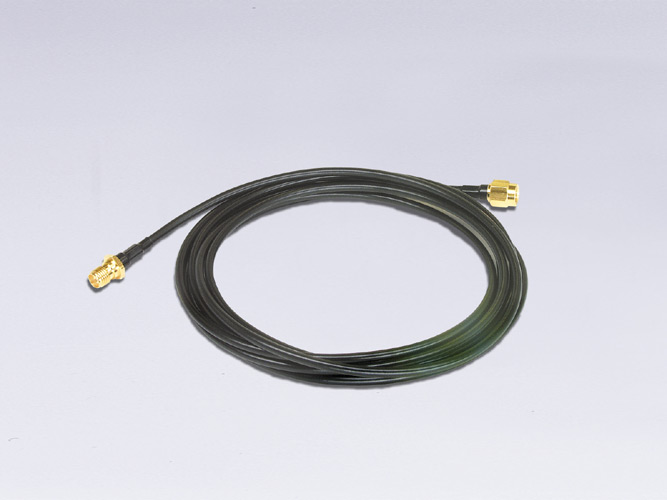

アンテナ延長ケーブル1m	1M38A01201	ケーブル長1m	寸法図	画像
アンテナ延長ケーブル2m	1M38A01301	ケーブル長2m	寸法図	画像

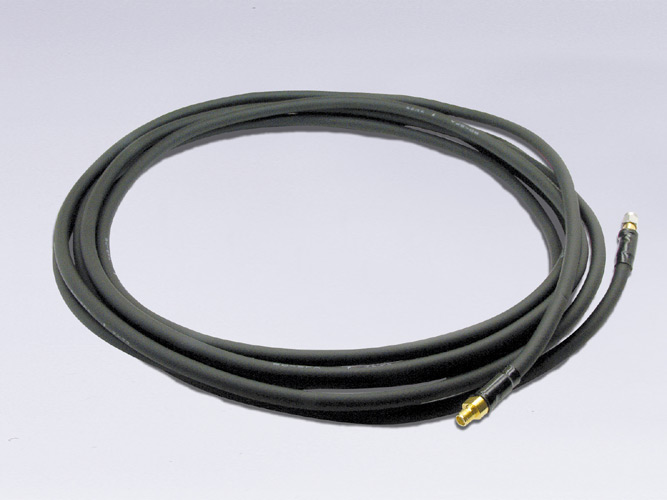

アンテナ延長ケーブル5m	9M08A02002	ケーブル長5m	寸法図	画像

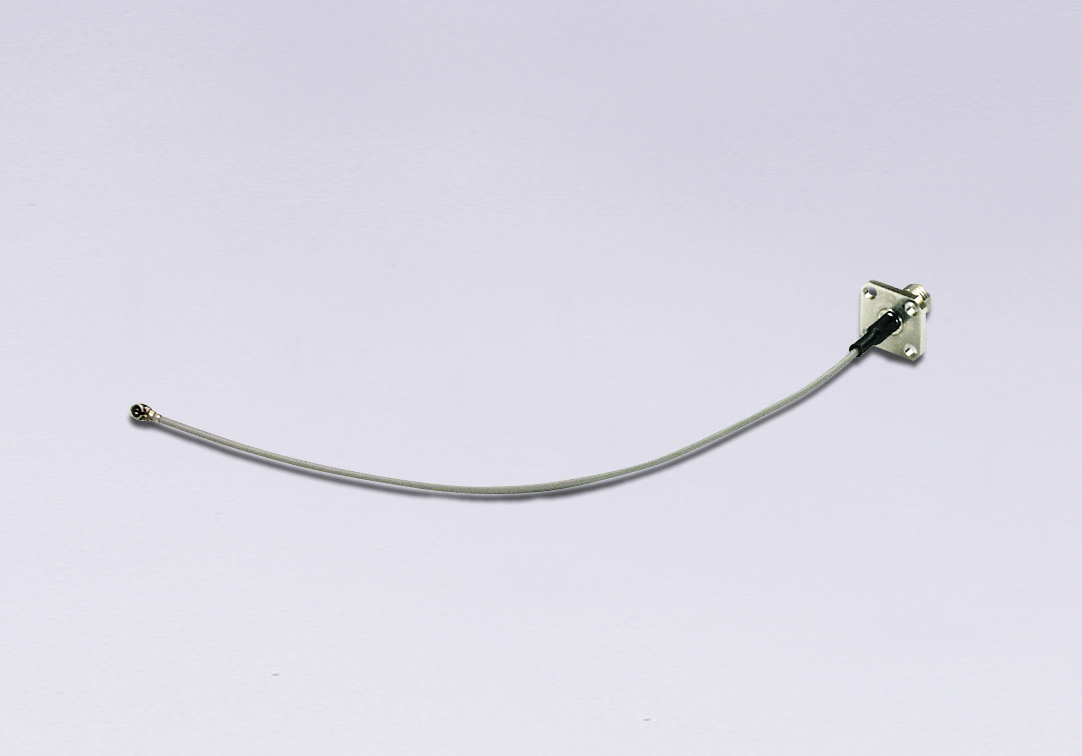

SMA変換ケーブル	1M38A14801	FRH-SD07T、FDL-01、FDL-02用　ケーブル長140mm	寸法図	画像

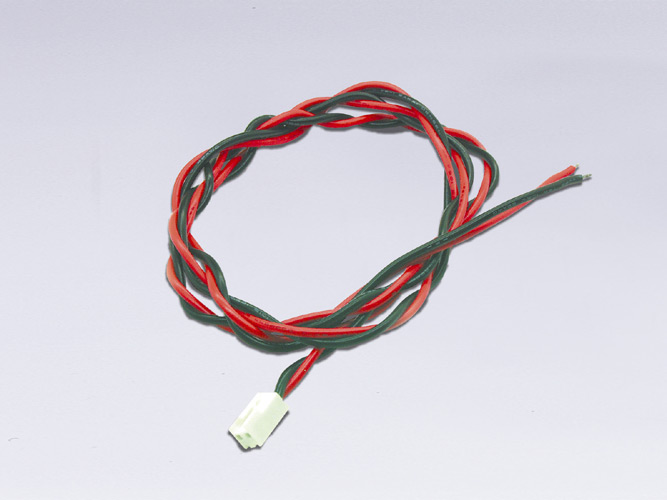

DC電源ケーブル	9M04A00701	DC電源ケーブル1m(2端子)	寸法図	画像

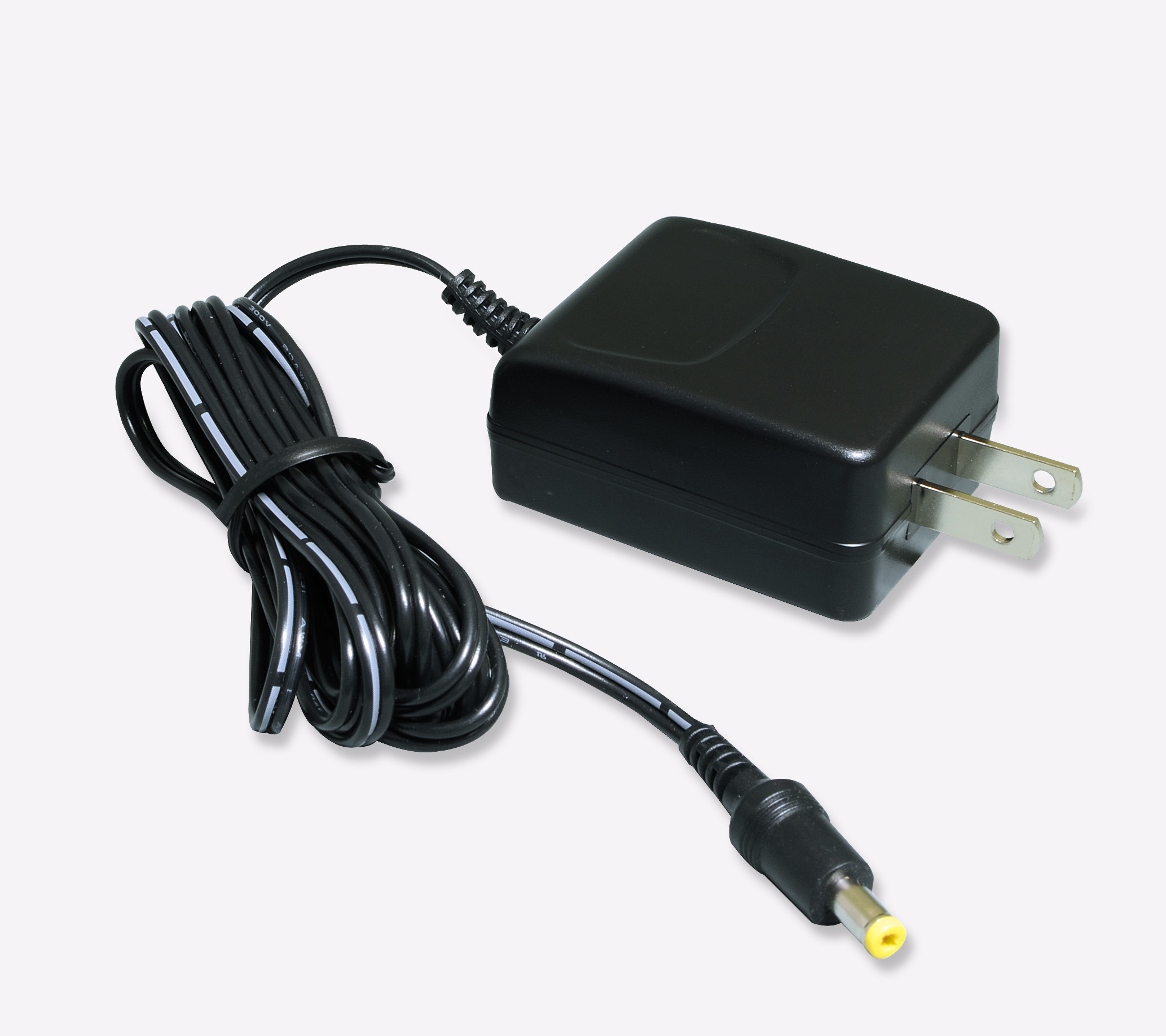

ACアダプタ	9M20A03901 ※	ACアダプタ	寸法図	画像

※ACアダプタ（注文方式：9M20A03901)は、米国エネルギー省が2016年2月10日に施行した新たなエネルギー効率基準「LEVEL VI」に適合していない為、米国に輸出できません。
