FEP-09
仕様・注文型式
主な仕様
| 名称 | FEP09TJ010 | FEP09TJ020 |
|---|---|---|
| 内蔵無線モジュール | FEP-08 | FEP-01 |
| 無線周波数帯 | 920.6〜923.4MHz（Lバンド） 928.15〜929.65MHz（Hバンド） |
920.6〜927.8MHz（Lバンド） 920.8〜923.2MHz（Lバンド） 928.15〜929.65MHz（Hバンド） |
| 変調方式 | GFSK | |
| 周波数チャネル数 | 15チャネル（50kbps/Lバンド） 5チャネル（320kbps/Lバンド） 16チャネル（Hバンド） |
37チャネル（Lバンド） 16チャネル（Hバンド） |
| 送信出力 | 20mW（Lバンド） 1mW（Hバンド） |
|
| 変調速度 | 50kbps（Lバンド） 320kbps（Lバンド） 38.4kbps（Hバンド） |
50kbps（Lバンド） 1.2kbps（Lバンド） 38.4kbps（Hバンド） |
| 通信距離 ※屋外見通し ※実測値の3分の1記載 |
300m（320kbps/Lバンド） 1,200m（50kbps/Lバンド） 300m（38.4kbps/Hバンド） |
1,200m（50kbps/Lバンド） 3,000m（1.2kbps/Lバンド） 300m（38.4kbps/Hバンド） |
| アンテナ | 送受信ダイバシティ | |
| リピータ機能 | 2段 | |
| マルチホップ機能 | 最大16段 | なし |
| ローミング機能 | あり | |
| ブロードキャスト送信 | あり | |
| ヘッダレス・パケット送信 | あり | |
| 通信形態 | 1：1，1：N、N：M | |
| 誤り訂正機能 | 自動誤り検出と自動再送機能 | |
| データレート | 9,600〜115.2kbps | |
| パケットサイズ | 128バイト（320kbps） 32バイト（1.2kbps） |
128バイト（50kbps） 32バイト（1.2kbps） |
| インターフェース | RS232C（DCE仕様） | |
| 電源電圧 | DC10〜31V、ACアダプタ、micro USB（5V） | |
| 使用温度範囲 | -20〜60℃ | |
| 保存温度範囲 | -20〜70℃ | |
| 使用/保存湿度範囲 | 90％RH以下（結露無きこと） | |
| 寸法 | 145（W）×94（D）×27（H）mm（突起部を除く） | |
| 重量 | 約205g | |
注文型式・付属品
| タイプ | 注文型式 | セット内容 | 寸法図 | 画像 | RoHSの対応 |
|---|---|---|---|---|---|
| FEP09TJ010本体 | 00202930-1 | FEP09TJ010本体 | なし | なし | ○ |
| FEP09TJ020本体 | 00202931-1 | FEP09TJ020本体 | なし | なし | ○ |

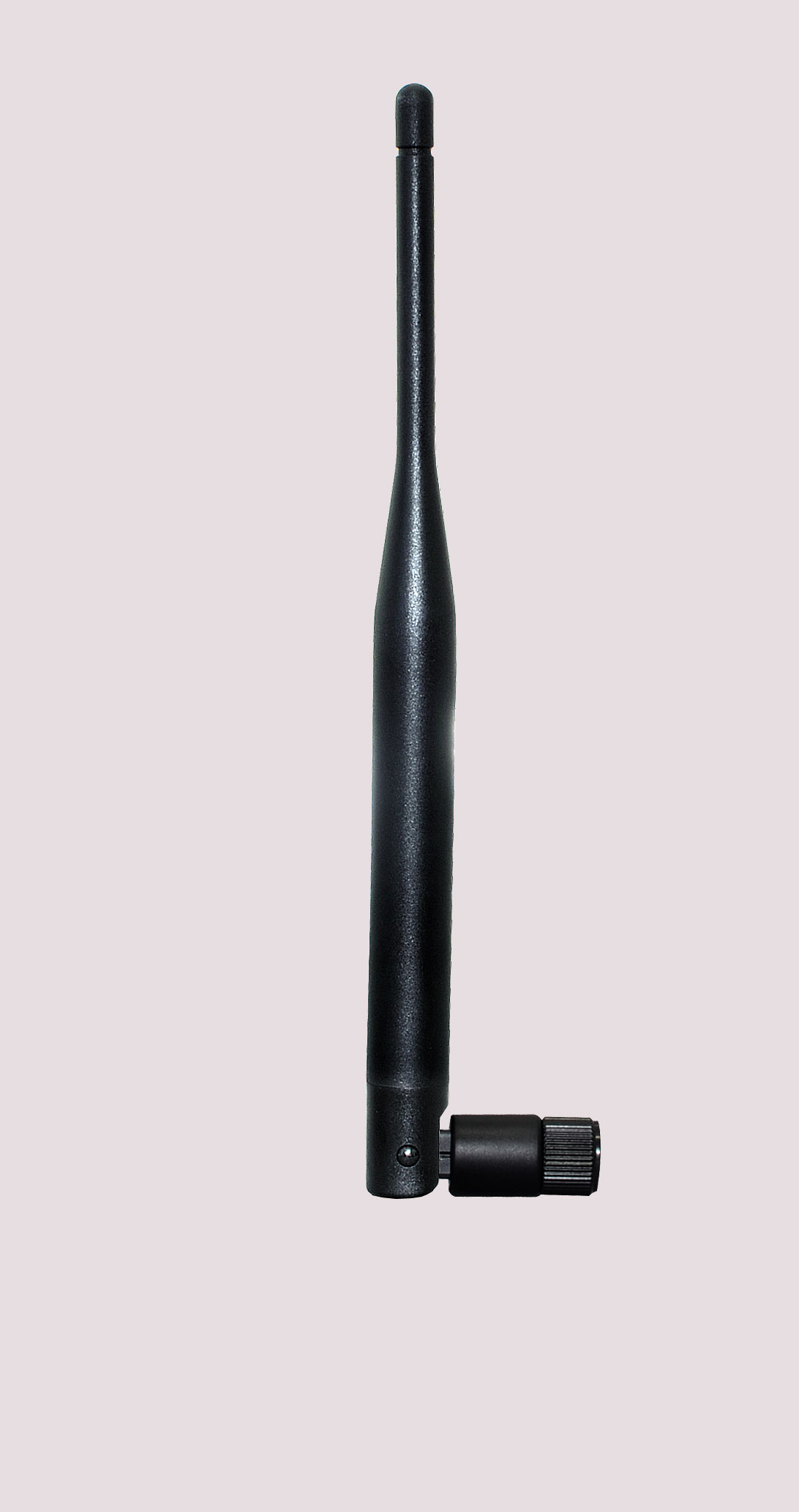

| *920MHz用SMAコネクタ付きアンテナ | 1M38A39901 | SMAコネクタ付きアンテナ (利得2.14dBi) |
寸法図 | 画像 | ○ |

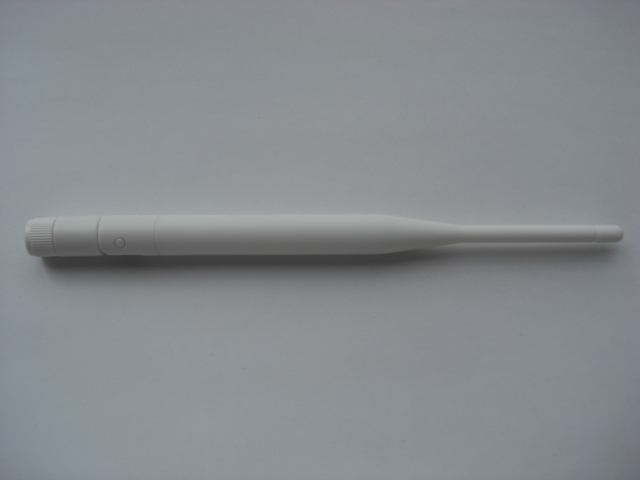

| 920MHz用SMAコネクタ付きアンテナ(白色) | 1M38A42701 | SMAコネクタ付きアンテナ (アンテナ白色)(利得2dBi) |
寸法図 | 画像 | ○ |

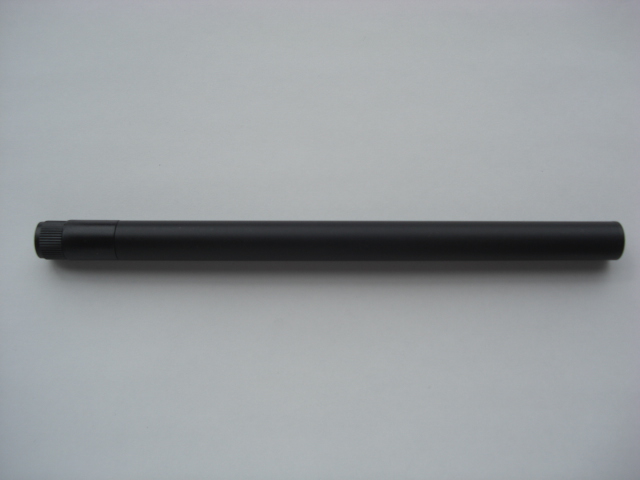

| 920MHz用SMAコネクタ付きアンテナ (ストレートタイプ、IP67対応) |
1M38A42501 | SMAコネクタ付きアンテナ (利得2dBi) |
寸法図 | 画像 | ○ |

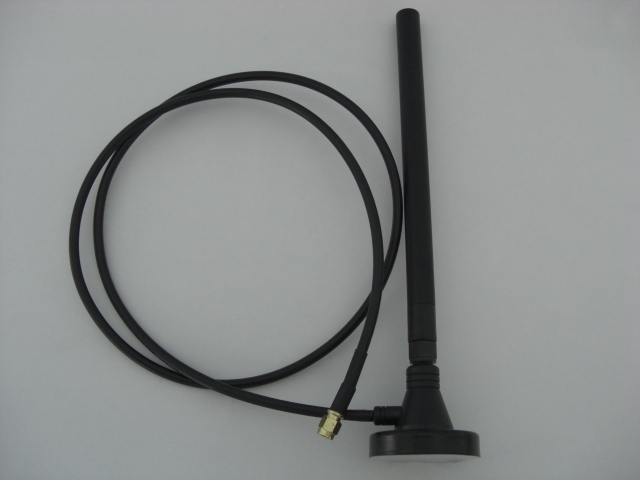

| 920MHz用SMAコネクタ付きアンテナ(台座付き) (ストレートタイプ、IP65対応) |
1M38A42601 | ・SMAコネクタ付きストレートアンテナ ・台座(マグネット付き) |
寸法図 | 画像 | ○ |

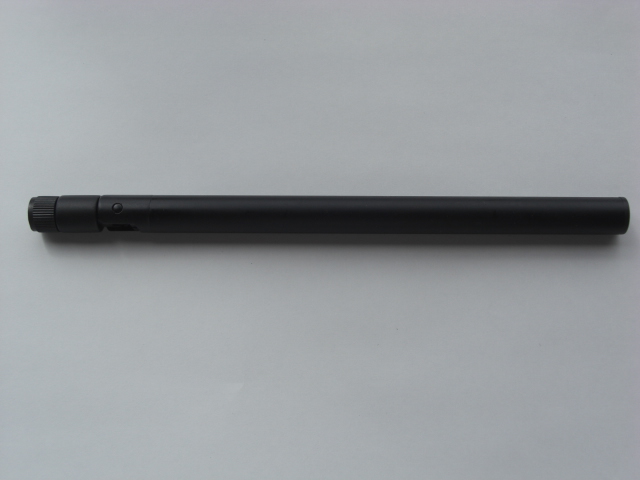

| 920MHz用SMAコネクタ付き (ローテーションタイプ、IP67) |
1M38A43301 | ・SMAコネクタ付きアンテナ (利得2dBi) (ローテーションタイプ+IP67対応) |
寸法図 | 画像 | ○ |

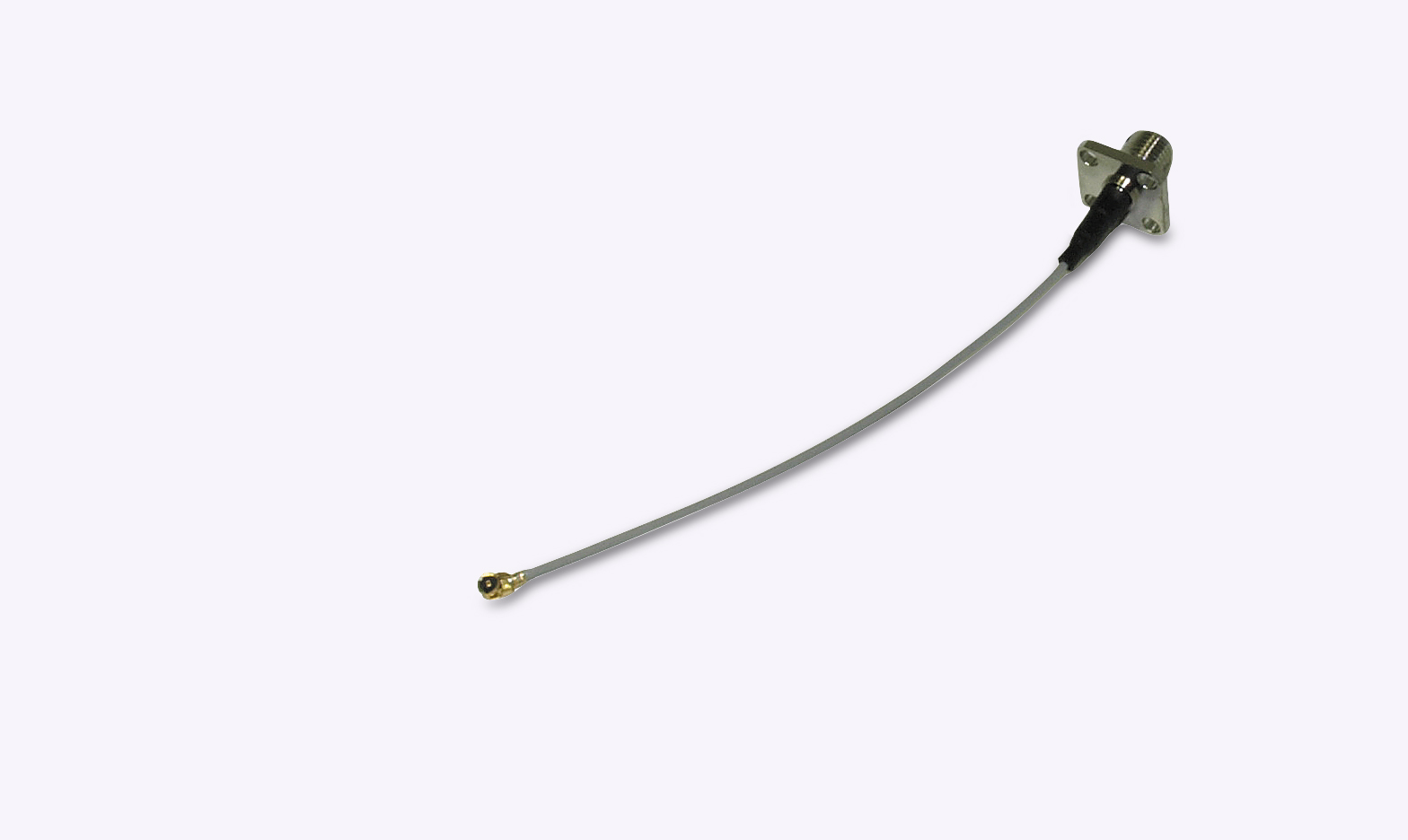

| SMA変換ケーブル | 9M99Z03002 | FDP-01、FDP-03、FDE-02、FEP-01用 ケーブル長110mm | 寸法図 | 画像 | ○ |

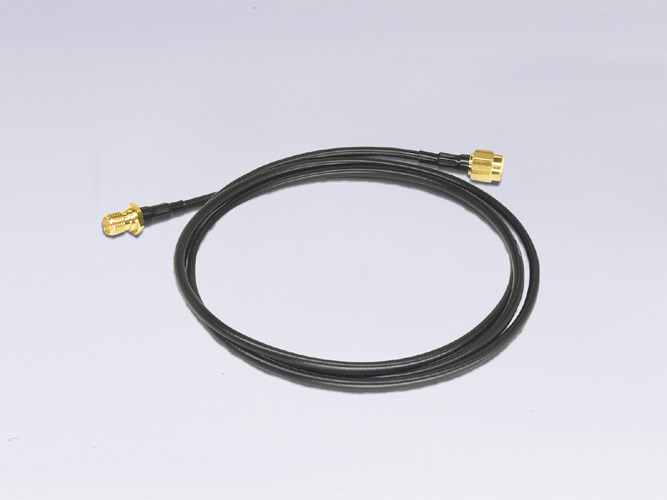

| アンテナ延長ケーブル1m | 1M38A01201 | ケーブル長1m | 寸法図 | 画像 | |
| アンテナ延長ケーブル2m | 1M38A01301 | ケーブル長2m | 寸法図 | 画像 | |

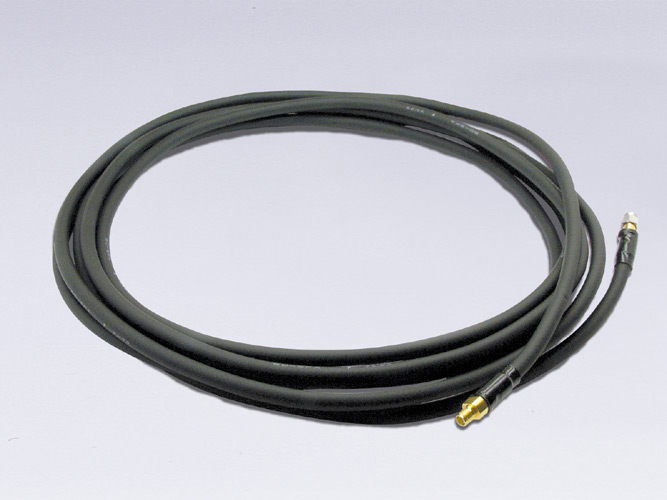

| アンテナ延長ケーブル5m | 9M08A02002 | ケーブル長5m | 寸法図 | 画像 | |

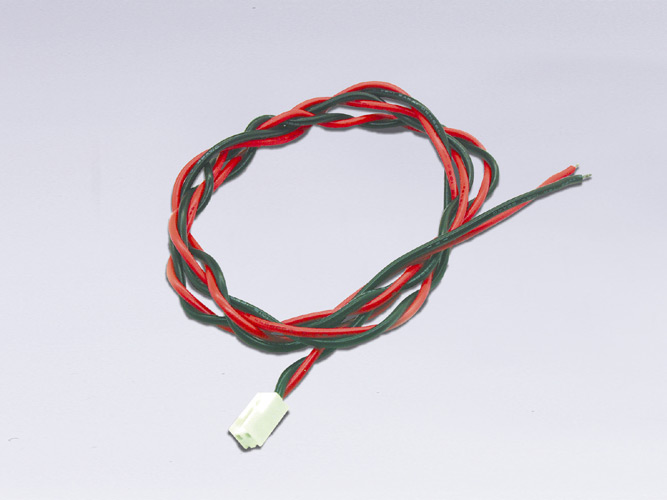

| DC電源ケーブル | 9M04A00701 | DC電源ケーブル1m(2端子) | 寸法図 | 画像 | |

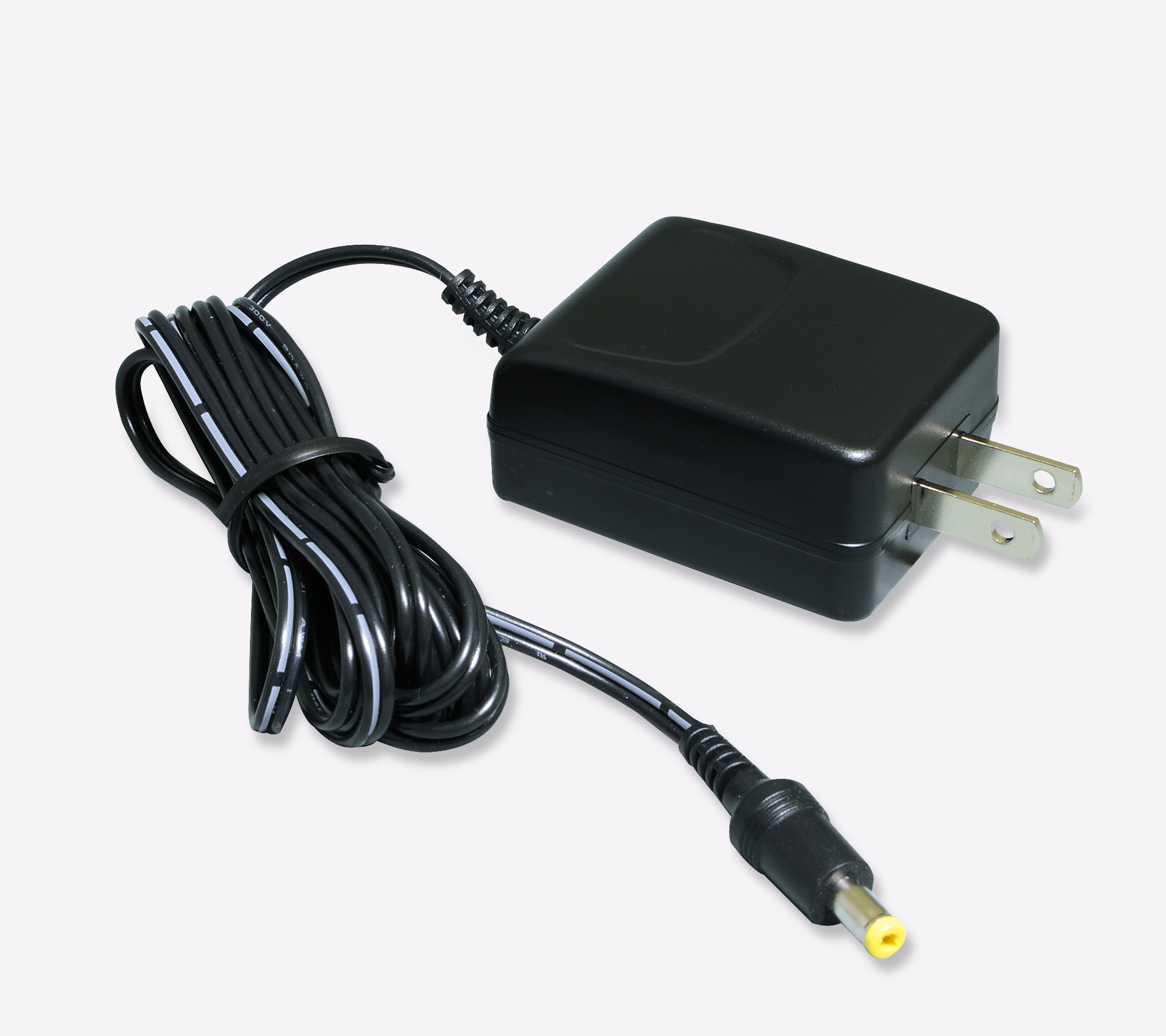

| ACアダプタ | 9M20A03901 ※ | ACアダプタ | 寸法図 | 画像 | |

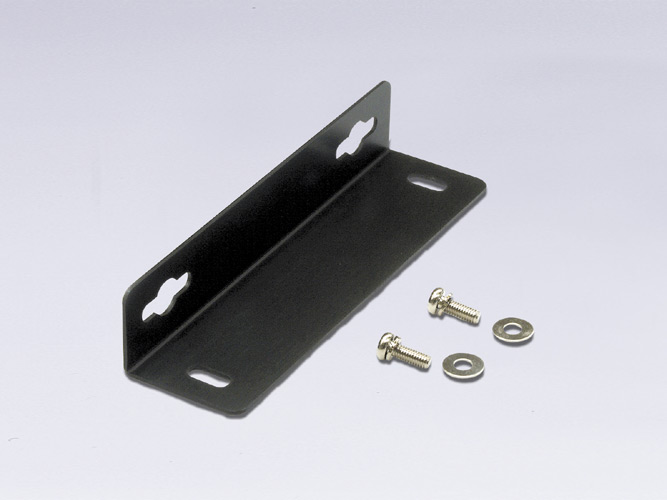

| 無線機固定金具 | 1M32A02001 | 本体固定金具 | 寸法図 | 画像 |
※ACアダプタ（注文方式：9M20A03901)は、米国エネルギー省が2016年2月10日に施行した新たなエネルギー効率基準「LEVEL VI」に適合していない為、米国に輸出できません。
