無線モジュールFDL-01（販売終了品）
本製品は生産・販売終了品となります。
詳細は、販売終了のご案内をご参照ください。
類似品や後継機種などについてお気軽にお問い合わせください。
仕様・注文型式
主な仕様
※ 製品の仕様は予告なく変更する場合があります。
| 技術基準 | RCR STD-33、ARIB STD-T66 |
|---|---|
| 電波形式 | スペクトル拡散（直接拡散） |
| 無線周波数帯 | 2403.328～2480.128MHz（ARIB STD-T66） 2473.984～2493.440MHz（RCR STD-33） |
| 周波数チャネル | 89チャネル |
| データ変調速度 | 134kbps |
| 空中線電力 | 6mW/MHz以下 |
| 通信距離 | 屋外250m（見通し） 屋内50m |
| アンテナ | 送受信ダイバシティ機能 |
| 通信方式 | 単信通信方式 |
| 通信形態 | 1:1、1:N、N:M 2段の中継機能 |
| 誤り訂正機能 | 自動誤り検出と自動再送機能 |
| インターフェース | 非同期シリアル通信（3.0V入力5.0Vトレラント） |
| データレート | 300～230.4kbps |
| 電源電圧 | DC3.5～7.0V |
| 消費電流 | 110mA以下（通常動作時） 35mA以下（高周波回路停止モード時） 1mA以下（スタンバイモード時） 0.1μA以下（OFF時） |
| 使用温度 | -10～+60℃ |
| 外形寸法 | 30(W)×50(D)×6.2(H)mm（突起部を除く） |
| 重量 | 約14g |
注文型式・付属品
| タイプ | 注文型式 | セット内容 | 寸法図 | 画像 | RoHSの対応 |
|---|---|---|---|---|---|
| FDL-01スターターキット | 00202742-1 | 無線機本体・INTERFACE CABLE 80mm・RS-232C変換ボード | なし | なし | |
| FDL-01本体 | 00202701 | 無線機本体 | 寸法図 | なし | |

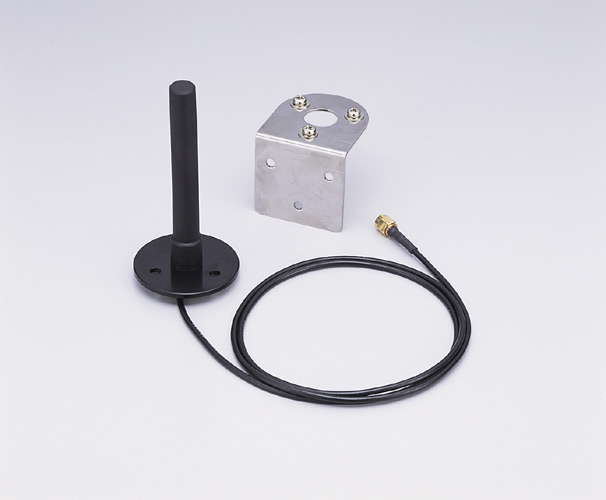

| つば付きアンテナセット | 00301601 | つば付きアンテナ（利得2.14dBi）・同アンテナ取付金具 | 寸法図 | 画像 | |

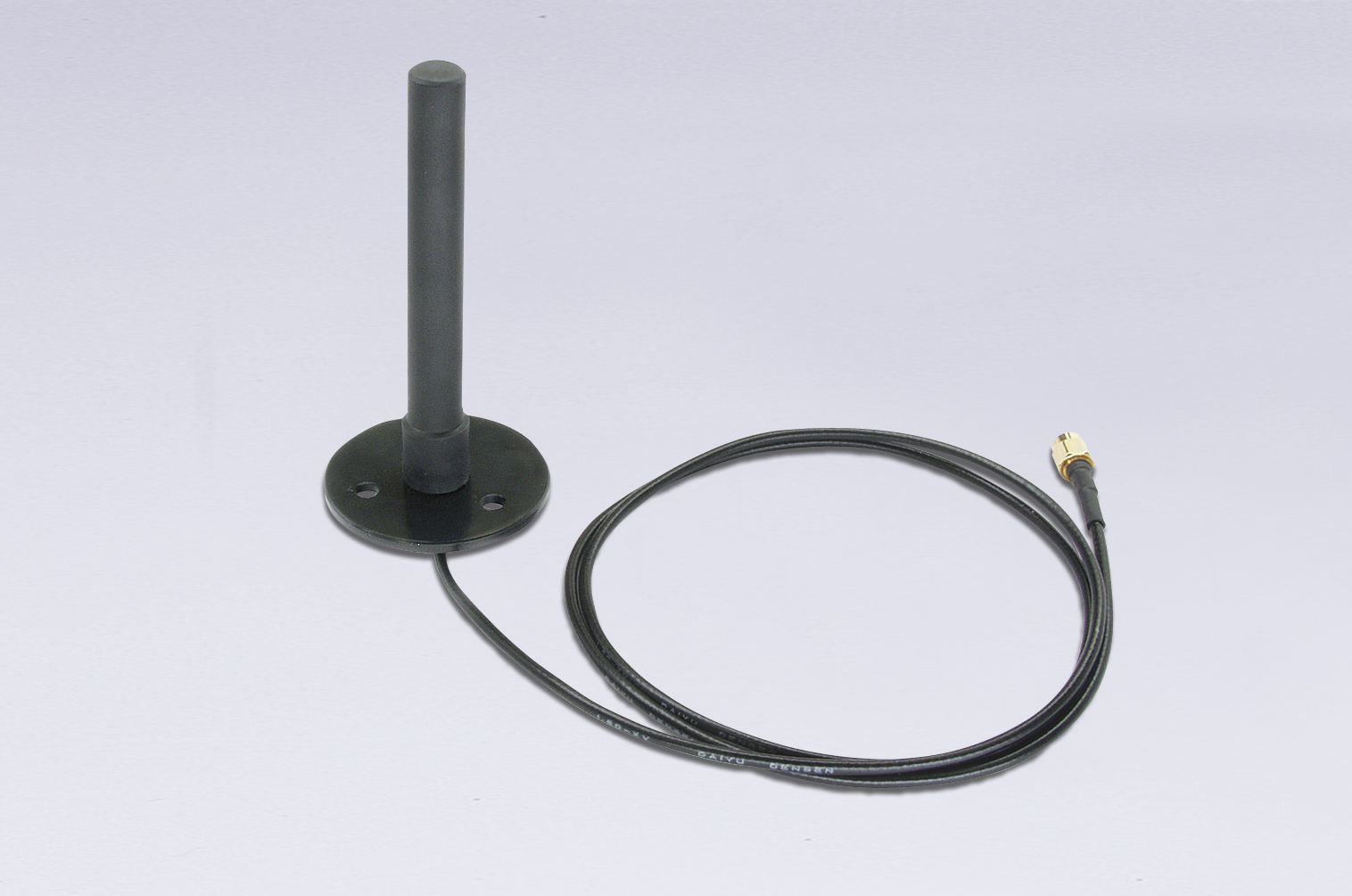

| つば付きアンテナ | 1M38A14401 | つば付きアンテナ（利得2.14dBi）ケーブル長１ｍ | 寸法図 | 画像 | |
| 耐候性つば付きアンテナセット | 00301685 | 耐候性つば付きアンテナ（利得2.14dBi）・同アンテナ取付金具 | 寸法図 | 画像 | |
| 耐候性つば付きアンテナ | 1M38A15403 | 耐候性つば付きアンテナ（利得2.14dBi）ケーブル長１ｍ | 寸法図 | 画像 | |

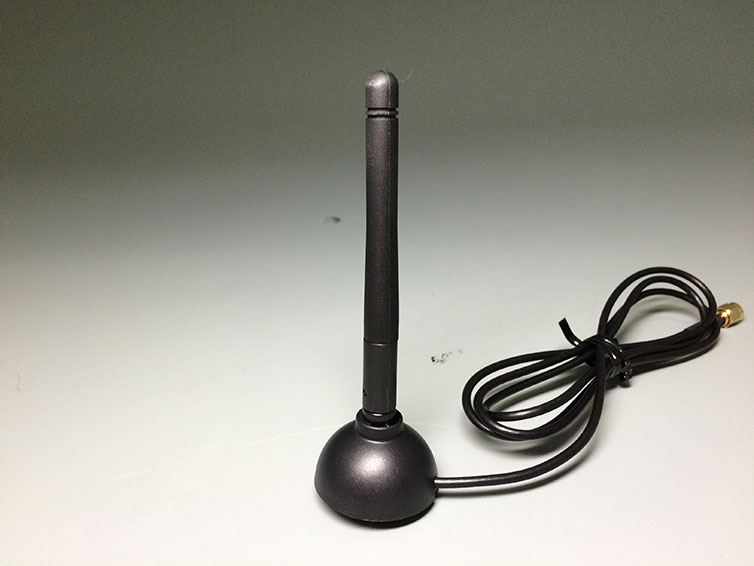

| マグネット付きアンテナ | 00301778 | マグネット付きアンテナ(利得2dBi) ケーブル長1m | 寸法図 | 画像 | |

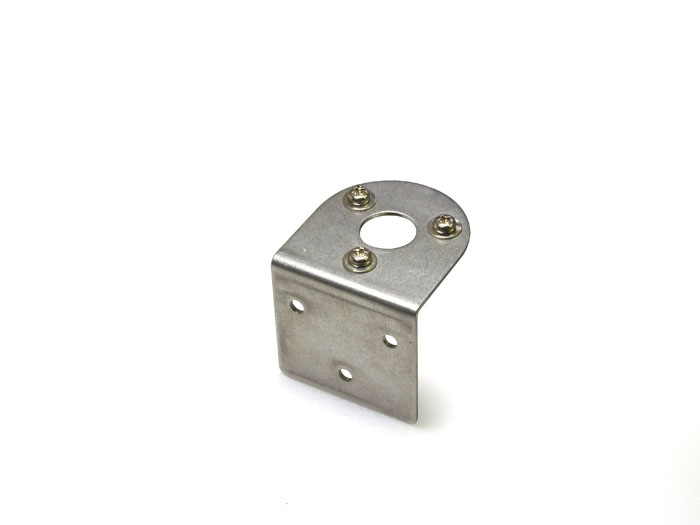

| つば付きアンテナ取付金具 | 1M32A01901 | つば付きアンテナ取付金具 | 寸法図 | 画像 | |

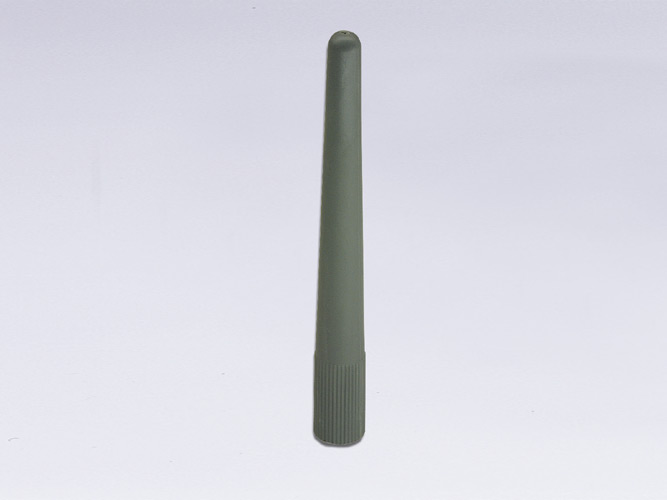

| ペンシル型アンテナ | 1M38A03301 | ペンシル型アンテナ（利得2.14dBi） | 寸法図 | 画像 | |

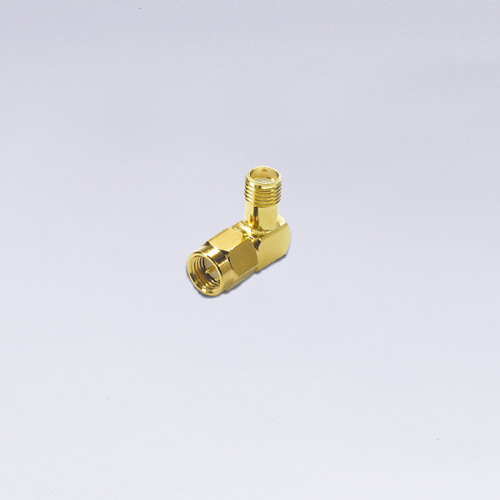

| SMA-L型コネクタ | 1M38A03201 | SMA-L型コネクタ | 寸法図 | 画像 | |

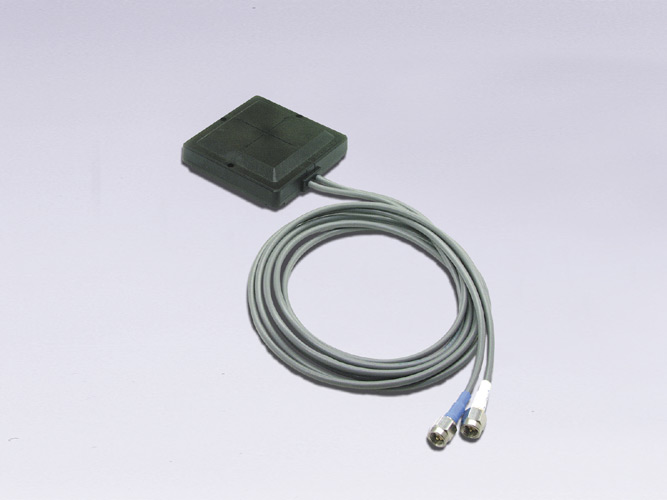

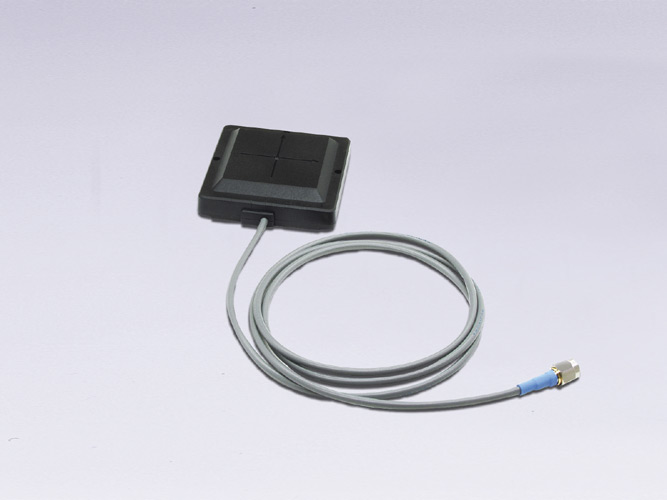

| ダイバシティ平面アンテナ（FAA-01） | 00301319 | ダイバシティ平面アンテナ（利得2.14dBi）ケーブル長1m | 寸法図 | 画像 | |
| 平面アンテナ（FAA-02） | 00301328 | 平面アンテナ（利得2.14dBi）ケーブル長1m | 寸法図 | 画像 | |

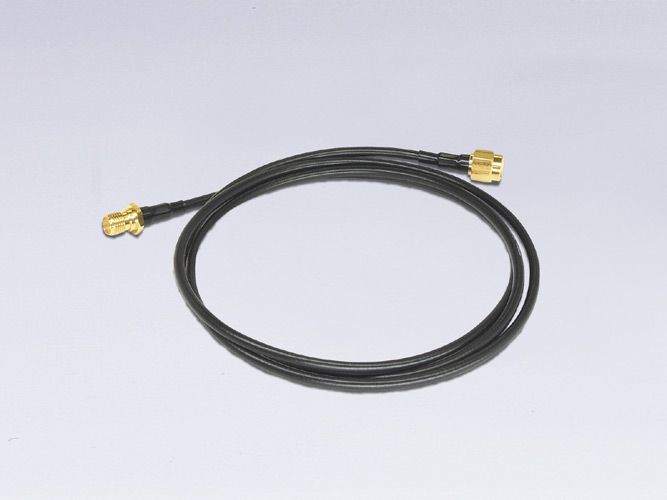

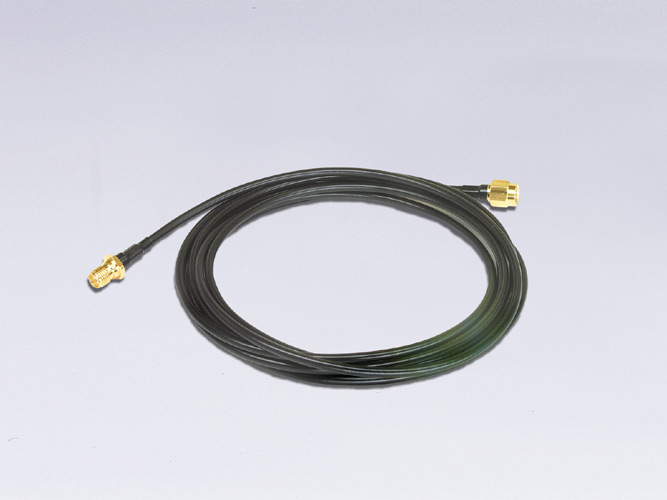

| アンテナ延長ケーブル1m | 1M38A01201 | ケーブル長1m | 寸法図 | 画像 | |
| アンテナ延長ケーブル2m | 1M38A01301 | ケーブル長2m | 寸法図 | 画像 | |

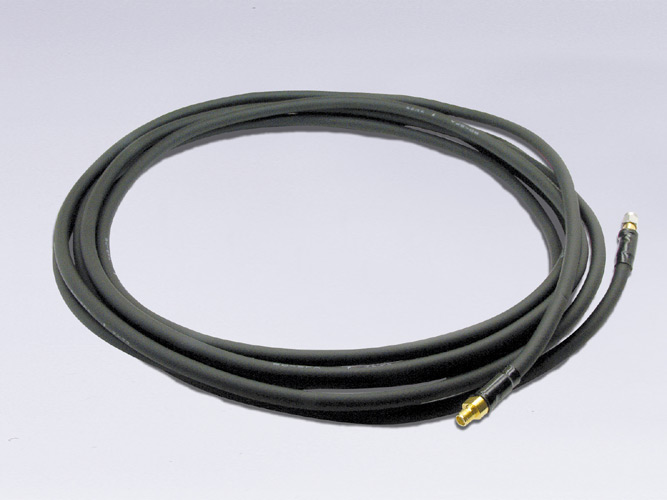

| アンテナ延長ケーブル5m | 9M08A02002 | ケーブル長5m | 寸法図 | 画像 | |

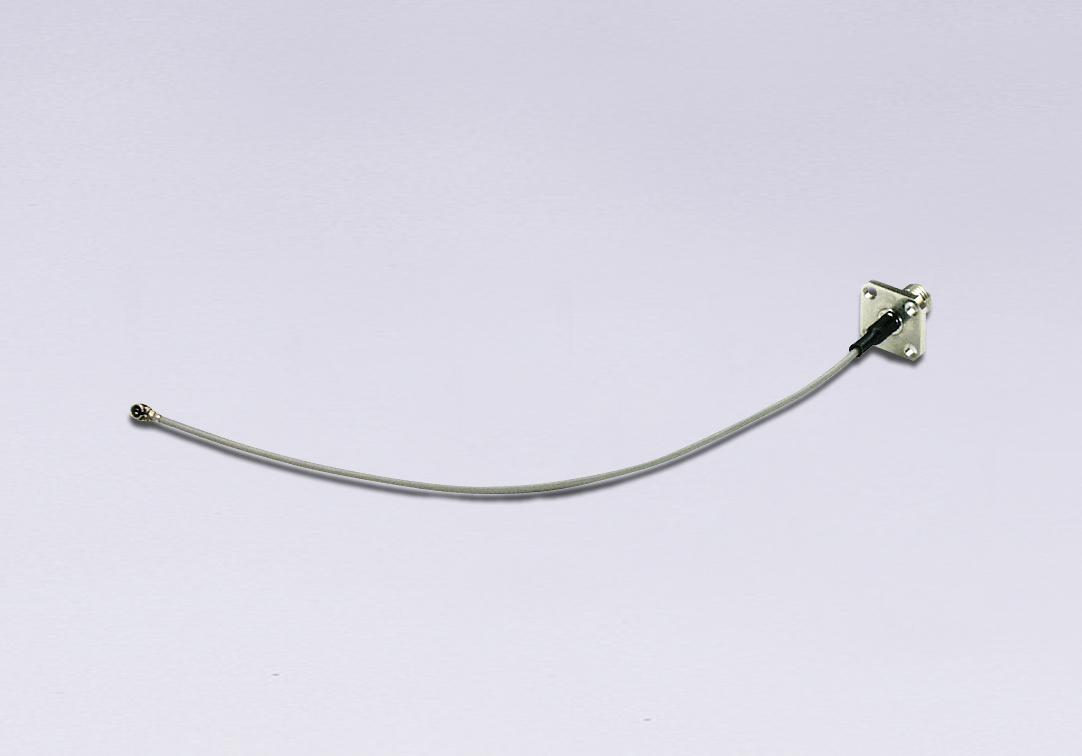

| SMA変換ケーブル | 1M38A14801 | FRH-SD07T、FDL-01、FDL-02用 ケーブル長140mm | 寸法図 | 画像 | |

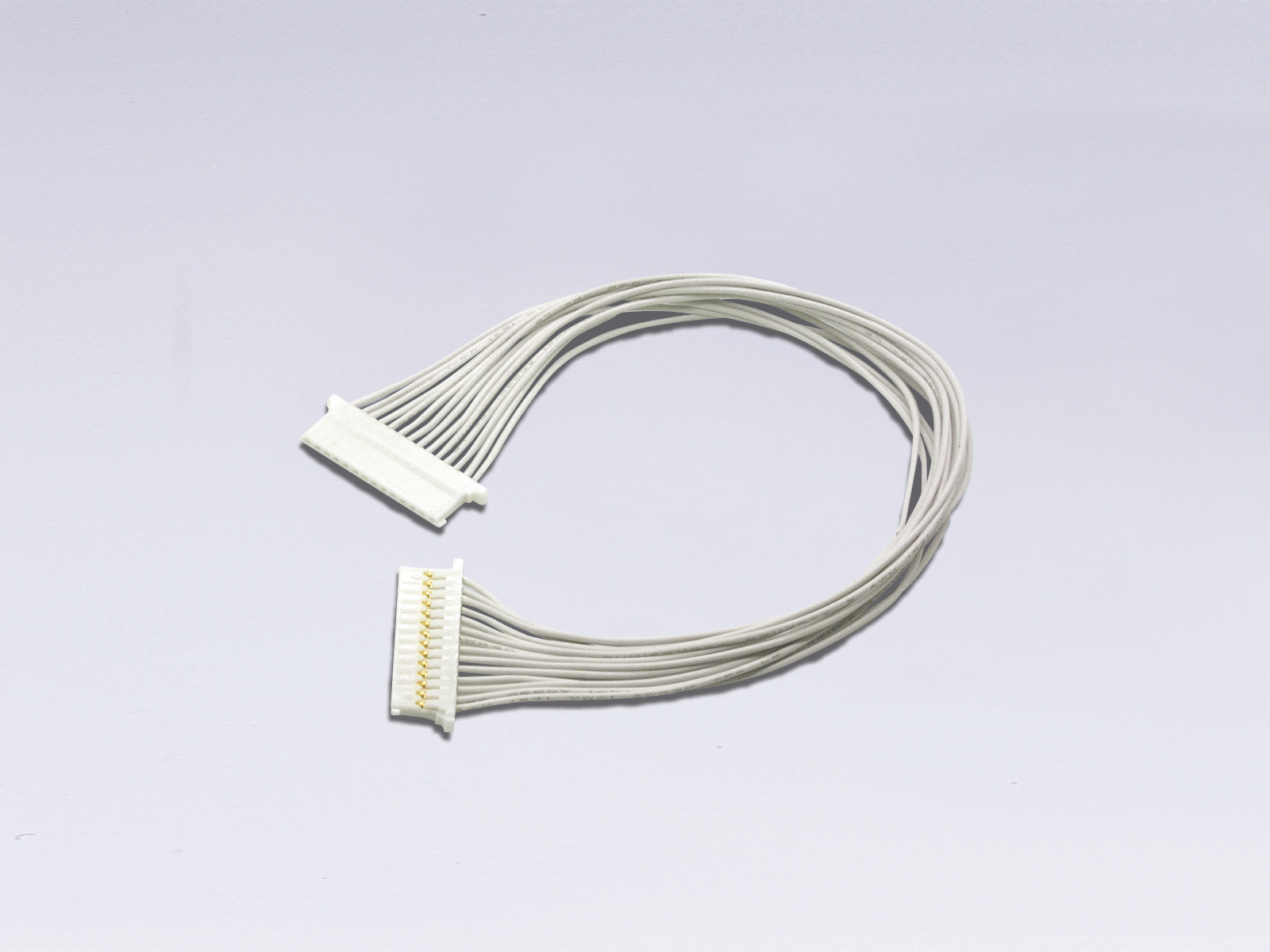

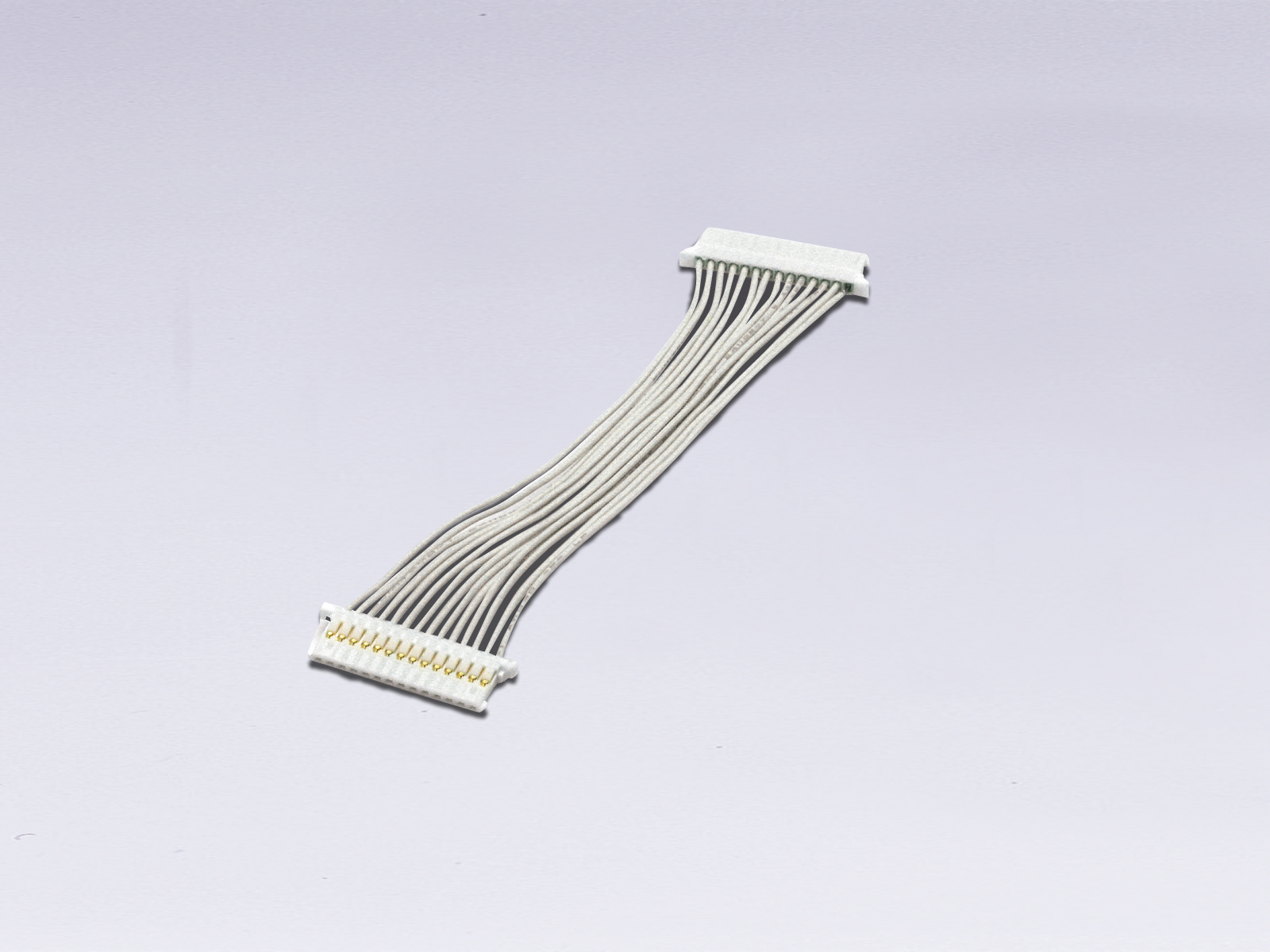

| INTERFACE CABLE 150mm | 1M38A14901 | ケーブル長 150mm | 寸法図 | 画像 | |
| INTERFACE CABLE 80mm | 1M38A14902 | ケーブル長 80mm | 寸法図 | 画像 |
