無線ゲートウェイFEP-06

仕様・注文型式

主な仕様

※ 製品の仕様は予告なく変更する場合があります。

技術基準 ARIB STD-T108
電波形式 FID
無線周波数帯 920.6〜927.8MHz(Lバンド)
928.15〜929.65MHz(Hバンド)
周波数チャネル 37チャネル(Lバンド)
16チャネル(Hバンド)
データ変調速度 50kbps(Lバンド)
1.2kbps(Lバンド)
38.4kbps(Hバンド)
空中線電力 20mW(Lバンド)
0.8mW(Hバンド)
通信距離 屋外見通し
50kbps 1.2km(Lバンド)
1.2kbps 3km(Lバンド)
38.4kbps 300m(Hバンド)
最大データ長 50kbps 128バイト
1.2kbps 32バイト
アンテナ 送受信ダイバシティ機能
中継機能 あり(2段まで)
通信方式 単信通信方式
通信形態 1:1、1:N、N:M
誤り訂正機能 自動誤り検出と自動再送機能
インターフェース Ethernet(RJ45)
マイクロUSB
電源電圧 DC6〜31V
消費電流 400mA以下(VCC=6V)
200mA以下(VCC=12V)
100mA以下(VCC=24V)
80mA以下(VCC=31V)
使用温度 -20〜+60℃
外形寸法 145(W)×96(D)×27(H)mm(突起部を除く)
重量 約225g

※1 1/2λのアンテナを使用した場合になります。周辺環境、設置環境によりこの数値は変化することがあります。

注文形式・付属品

タイプ 注文形式 セット内容 寸法図 画像 RoHSの対応
FEP-06本体 00202903 無線ゲートウェイ本体 なし なし
920MHz用SMAコネクタ付きアンテナ 1M38A39901 SMAコネクタ付きアンテナ
(利得2.14dBi)
寸法図 画像
920MHz用SMAコネクタ付きアンテナ(白色) 1M38A42701 SMAコネクタ付きアンテナ
(アンテナ白色)(利得2dBi)
寸法図 画像
920MHz用SMAコネクタ付きアンテナ
(ストレートタイプ、IP67対応)
1M38A42501 SMAコネクタ付きアンテナ
(利得2dBi)
寸法図 画像

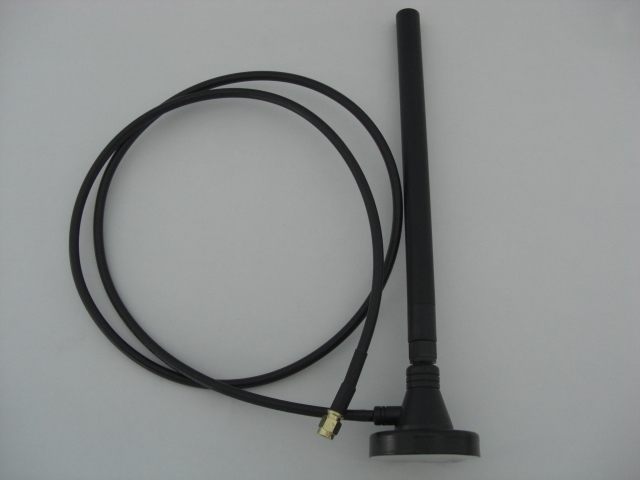

920MHz用SMAコネクタ付きアンテナ(台座付き)
(ストレートタイプ、IP65対応)
1M38A42601 ・SMAコネクタ付きストレートアンテナ
(利得2dBi)
・台座(マグネット付き)
寸法図 画像
920MHz用SMAコネクタ付き
(ローテーションタイプ、IP67)
1M38A43301 SMAコネクタ付きアンテナ
(利得2dBi)(ローテーションタイプ+IP67対応)
寸法図 画像
LTEアンテナ 1M38A48501 SMAコネクタ付きアンテナ なし 画像
DC電源ケーブル 9M04A00701 DC電源ケーブル1m(2端子) 寸法図 画像
ACアダプタ 9M20A03901 ACアダプタ 寸法図 画像
無線機固定金具 1M32A02001 本体固定金具 寸法図 画像

本製品に使用するSORACOM Air SIMの購入方法については、以下のURLよりご確認ください。
FEP-06に使用できるのはplan-DのナノサイズSIMのみになります。
https://soracom.jp/start/
