FRH20TJ（簡易機能版・販売終了品）
本製品は生産・販売終了品となります。
詳細は、販売終了のご案内をご参照ください。
類似品や後継機種などについてお気軽にお問い合わせください。
仕様・注文型式
主な仕様
※ 製品の仕様は予告なく変更する場合があります。
| 【無線部】 | |
|---|---|
| 技術基準 | RCR STD-33、ARIB STD-T66 |
| 電波形式 | スペクトル拡散（直接拡散） |
| 無線周波数帯 | 2402～2473MHz（ARIB STD-T66） 2472～2495MHz（RCR STD-33） |
| 周波数チャネル | 30チャネル |
| データ変調速度 | 51.9kbps |
| 空中線電力 | 5mW/MHz以下 |
| 通信距離 | 屋外300m（見通し） 屋内60m |
| アンテナ | 受信ダイバシティ機能 |
| 通信方式 | 単信通信方式 |
| 通信形態 | 1:1、1:N、N:M |
| 誤り訂正機能 | 誤り自動検出と自動再送機能 |
| 【入力接点部】 | |
| 物理インターフェース | サトーパーツ ML-1900-H（9ピン×2）[スクリューレス端子台] |
| 仕様 | プラス・マイナスコモン対応のフォトカプラ（外部電源供給） |
| 耐圧 | 50V |
| 電流 | 各端子 5mA typ.（24V時） |
| 適応線材 | 単線 φ0.4mm（AWG26）～φ1.2mm（AWG16） 撚線 0.3mm2（AWG22）～0.75mm2（AWG20） 素線径φ0.18mm以上 |
| 【出力接点部】 | |
| 物理インターフェース | サトーパーツ ML-1900-H（9ピン×2）[スクリューレス端子台] |
| 仕様 | オープンコレクタ（NPN出力）[フォトカプラで分離] |
| 耐圧 | 35V |
| 電流 | 各端子 50mA Max. |
| 使用温度範囲 | -10～+50℃ |
| 適用線材 | 単線 φ0.4mm（AWG26）～φ1.2mm（AWG16） 撚線 0.3mm2（AWG22）～0.75mm2（AWG20） 素線径φ0.18mm以上 |
| 【その他】 | |
| 電源電圧 | DC24Vまたは専用ACアダプタ |
| 消費電流 | 全接点ON,無線通信時 無電圧接点(24V)150mA以下(9V)400mA以下 電圧接点(24V)100mA以下(9V)270mA以下 全接点OFF,無線通信時 無電圧接点(24V)100mA以下(9V)270mA以下 電圧接点(24V)70mA以下(9V)210mA以下 |
| 使用温度 | -10～+50℃ |
| 外形寸法 | 120(W)×30(D)×70(H)mm（突起部を除く） |
| 重量 | 約160g |
注文型式・付属品
| タイプ | 注文型式 | セット内容 | 寸法図 | 画像 | RoHSの対応 |
|---|---|---|---|---|---|
| FRH20TJ130 | 00202708 |
・接点[8接点入力+8点出力] |
なし | なし | |
| FRH20TJ140 | 00202709 |
・接点[8接点入力+8点出力] |
なし | なし | |

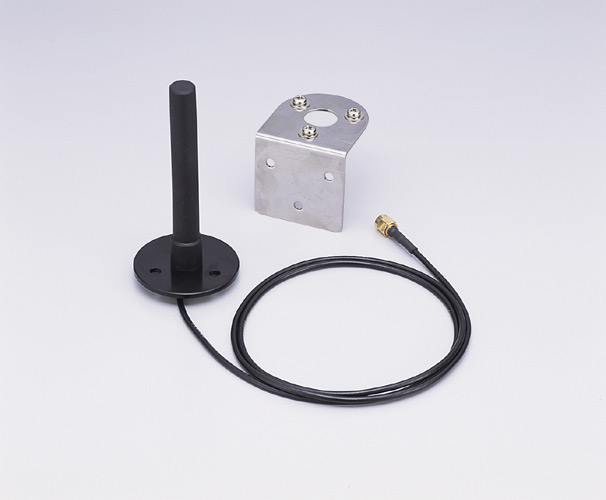

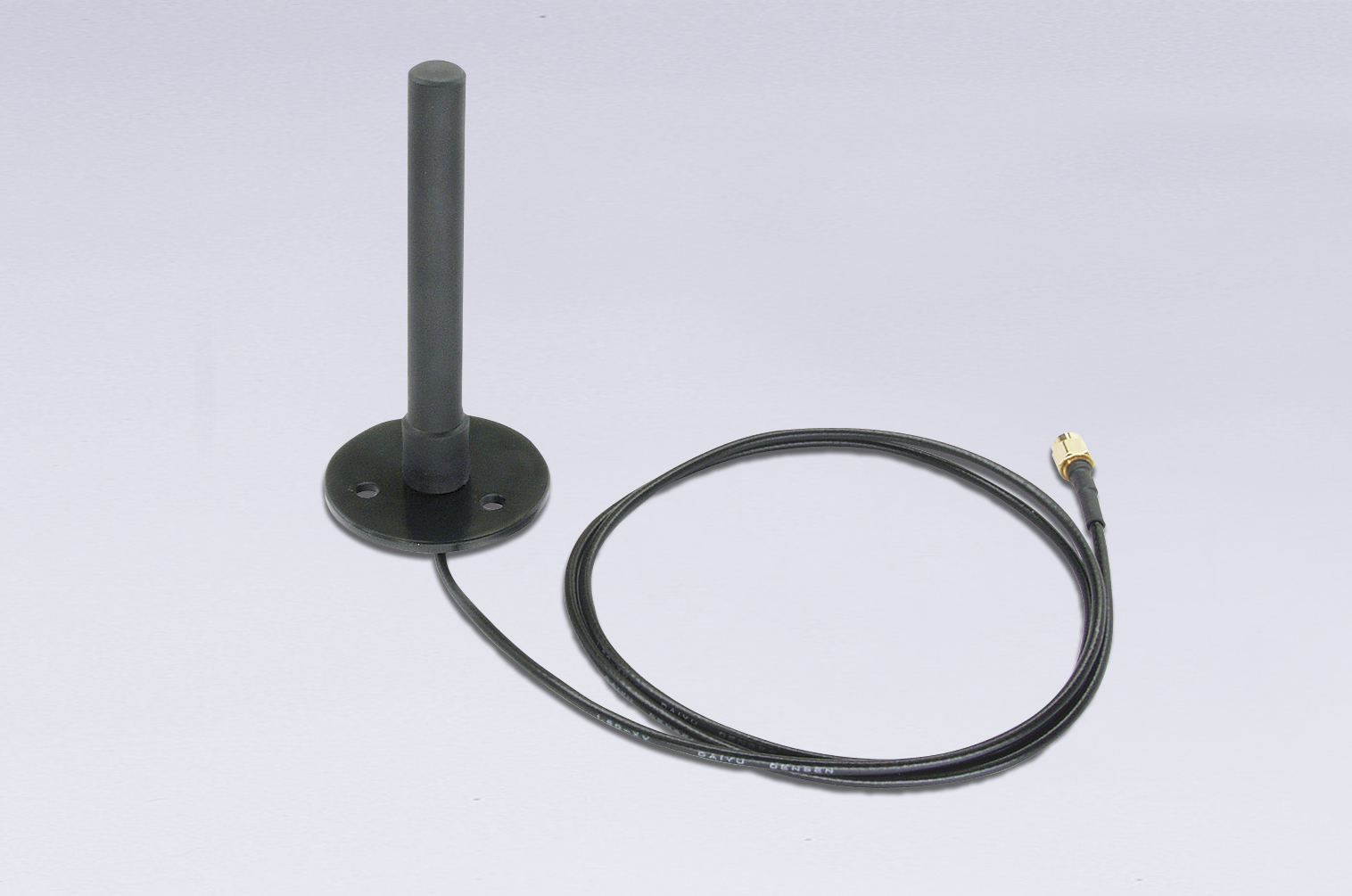

| つば付きアンテナセット | 00301601 | つば付きアンテナ（利得2.14dBi）・同アンテナ取付金具 | 寸法図 | 画像 | |
| つば付きアンテナ | 1M38A14401 | つば付きアンテナ（利得2.14dBi）ケーブル長１ｍ | 寸法図 | 画像 | |
| 耐候性つば付きアンテナセット | 00301685 |
耐候性つば付きアンテナ（利得2.14dBi）・同アンテナ取付金具 |
寸法図 | 画像 | |
| 耐候性つば付きアンテナ | 1M38A15403 | 耐候性つば付きアンテナ（利得2.14dBi）ケーブル長１ｍ | 寸法図 | 画像 | |

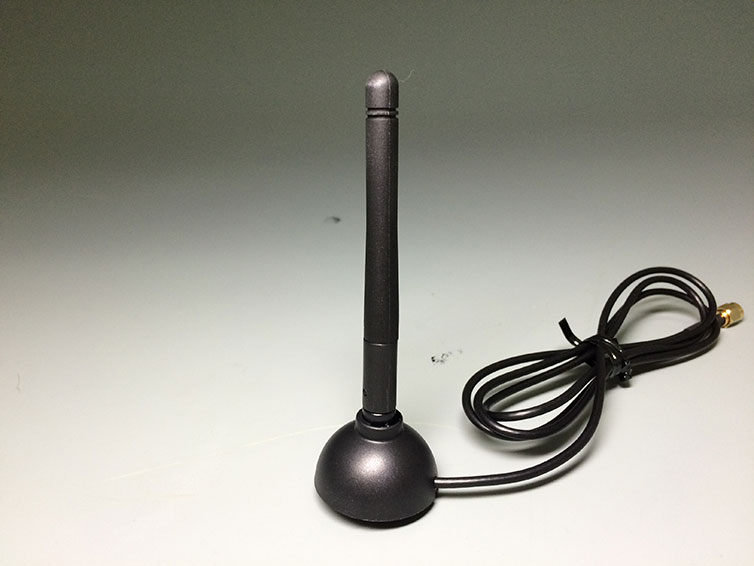

| マグネット付きアンテナ | 00301778 | マグネット付きアンテナ(利得2dBi) ケーブル長1m | 寸法図 | 画像 | |

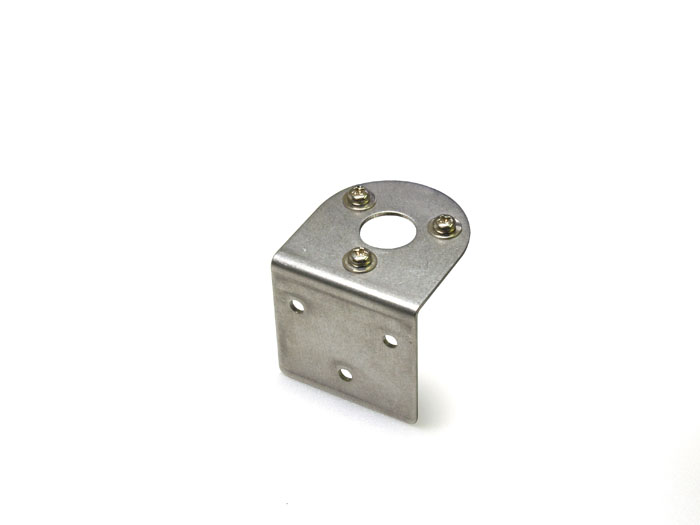

| つば付きアンテナ取付金具 | 1M32A01901 | つば付きアンテナ取付金具 | 寸法図 | 画像 | |

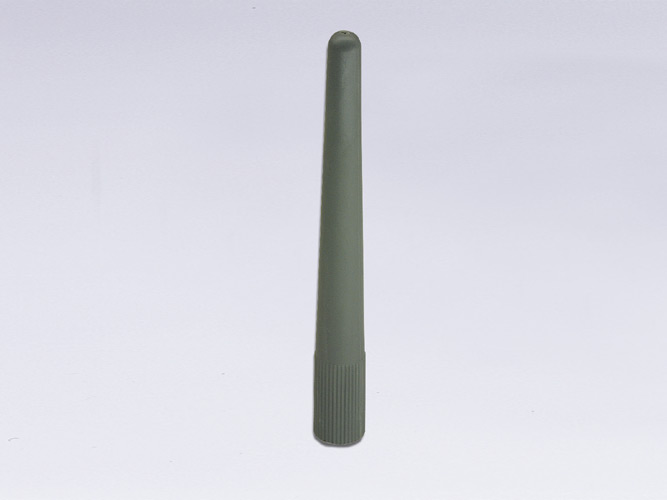

| ペンシル型アンテナ | 1M38A03301 | ペンシル型アンテナ（利得2.14dBi） | 寸法図 | 画像 | |

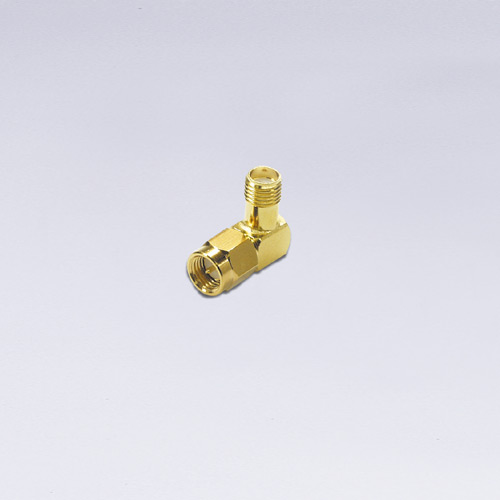

| SMA-L型コネクタ | 1M38A03201 | SMA-L型コネクタ | 寸法図 | 画像 | |

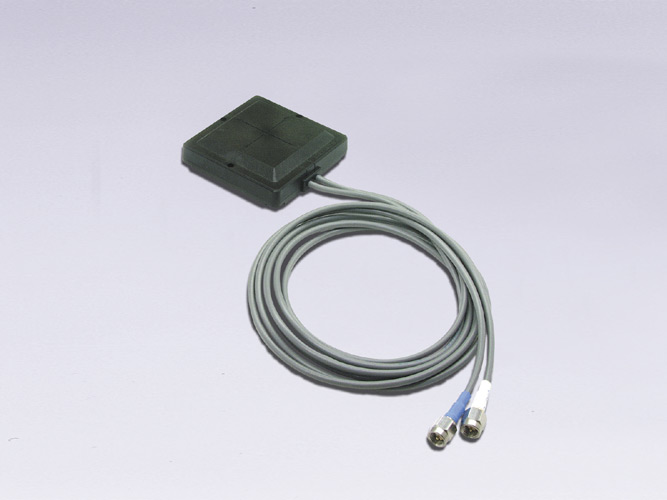

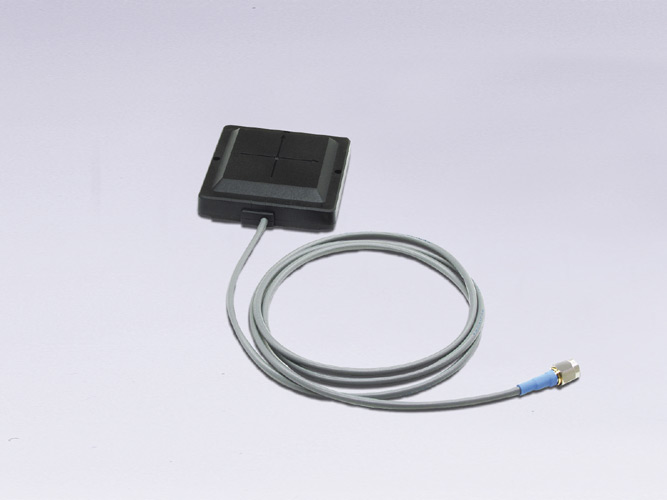

| ダイバシティ平面アンテナ（FAA-01） | 00301319 | ダイバシティ平面アンテナ（利得2.14dBi）ケーブル長1m | 寸法図 | 画像 | |
| 平面アンテナ（FAA-02） | 00301328 | 平面アンテナ（利得2.14dBi）ケーブル長1m | 寸法図 | 画像 | |

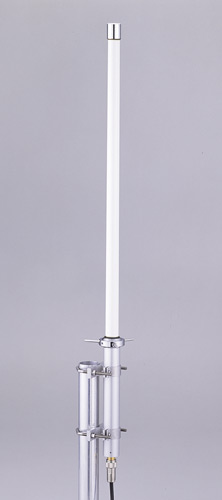

| 高利得コリニアアンテナセット | 00301391 | 高利得コリニアアンテナ（利得7dBi）・同アンテナ専用延長ケーブル | 寸法図 | 画像 | |

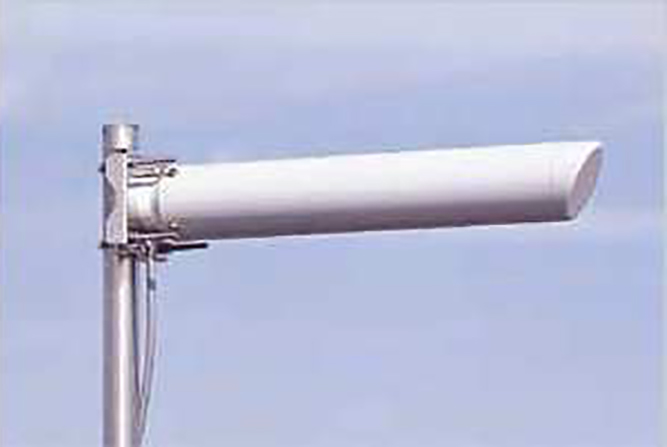

| 高利得八木アンテナセット | 00301981 | 高利得八木アンテナ（利得12dBi）・同アンテナ専用延長ケーブル | 寸法図 | 画像 | |

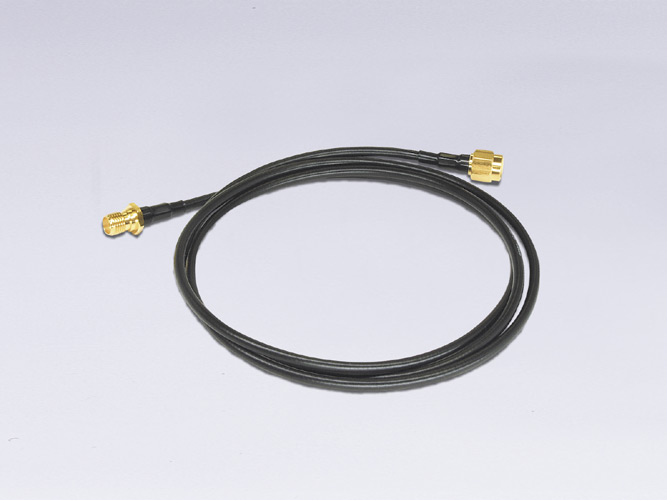

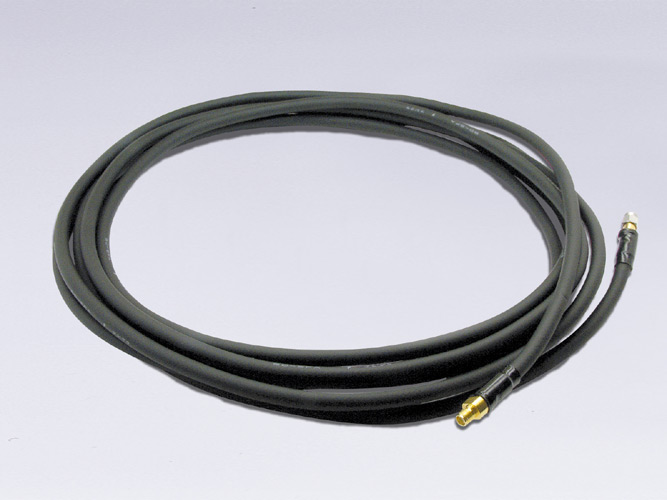

| アンテナ延長ケーブル1m | 1M38A01201 | ケーブル長1m | 寸法図 | 画像 | |
| アンテナ延長ケーブル2m | 1M38A01301 | ケーブル長2m | 寸法図 | 画像 | |

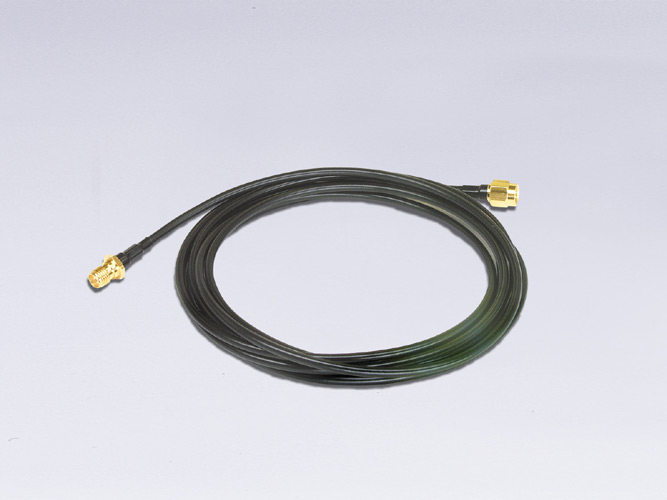

| アンテナ延長ケーブル5m | 9M08A02002 | ケーブル長5m | 寸法図 | 画像 | |

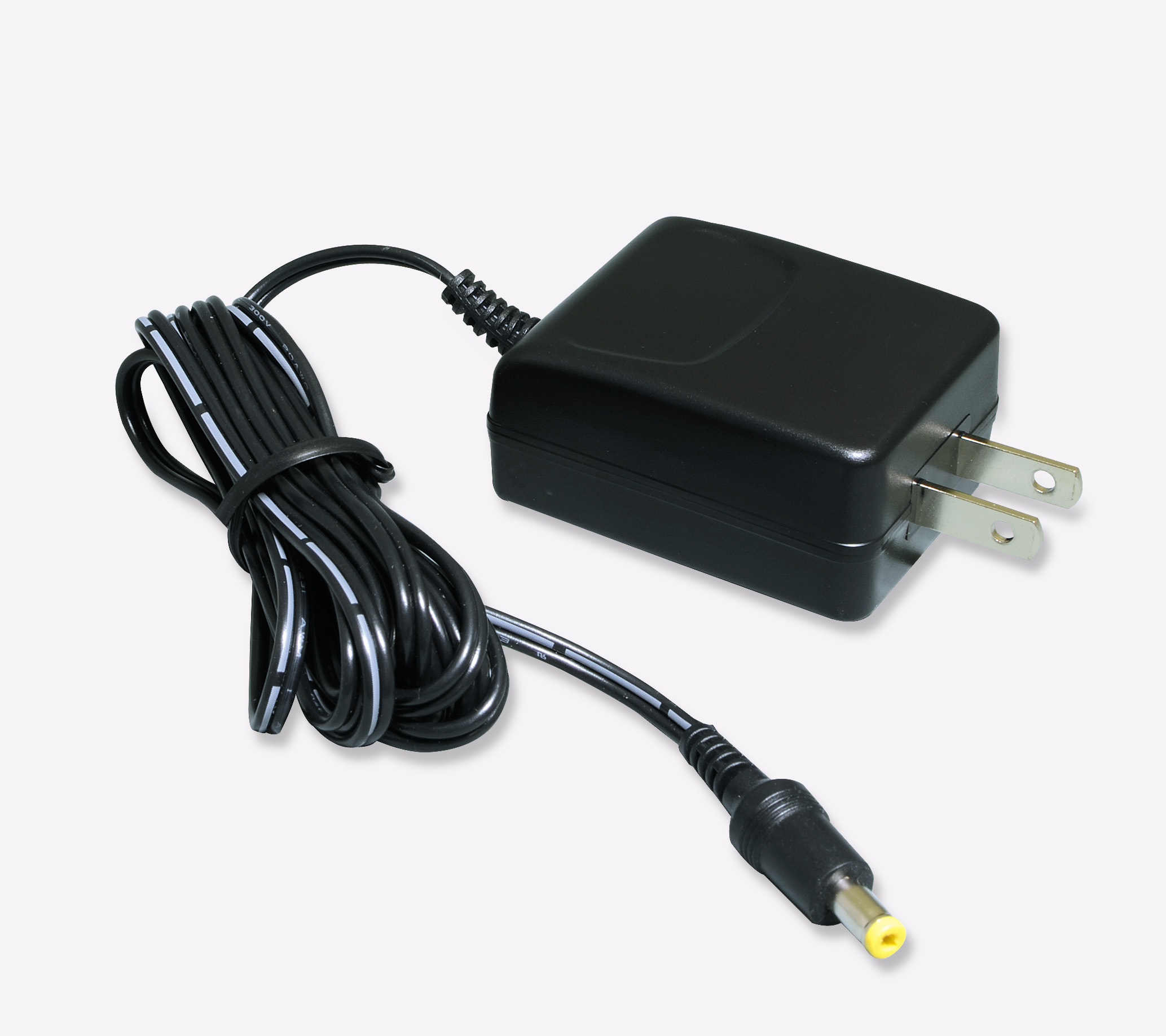

| ACアダプタ | 9M20A03901 ※ | ACアダプタ | 寸法図 | 画像 |
※ACアダプタ（注文方式：9M20A03901)は、米国エネルギー省が2016年2月10日に施行した新たなエネルギー効率基準「LEVEL VI」に適合していない為、米国に輸出できません。
