樹脂温度計測アンプ

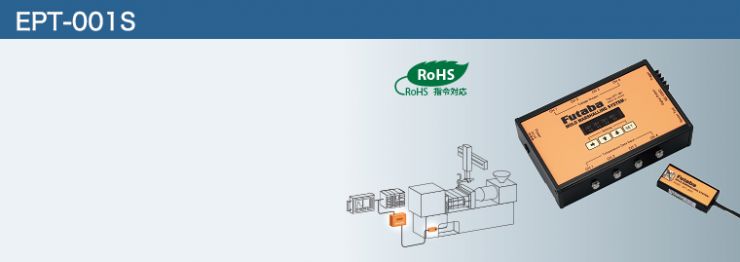

樹脂温度計測アンプ EPT-001S 特長

  • 1台で4チャンネル同時計測が可能
  • 100℃あたり1Vの電圧が出力され、汎用測定器や制御機器と組み合わせて使用が可能
  • 高速充填に対応する1msecのサンプリング速度
  • 独自開発したセンサ感度調整システムにより、面倒な校正作業が不要

仕様

本体アンプ

注文品名 EPT-001S
計測点 4点
アナログ 電圧出力 出力 100℃あたり1V出力
インピーダンス 100Ω
精度 ±2%F.S.
サンプリング周期 1ms
計測範囲 60〜430℃※
電源仕様 電源供給方法 専用ACアダプタ使用(入力AC100V)
最大消費電力 10VA
耐環境性 使用周囲温度 10~40℃
使用周囲湿度 35~85%(結露しないこと)
耐振動 10~55Hz複振幅1.5mm X.Y.Z各方向2時間
センサ感度設 パネル面キースイッチにより入力
質量 約800g
付属品 ACアダプタ
価格(税抜き) 398,000円

エジェクタピン形樹脂温度センサ(EPSSZL)の場合、60〜430℃ フラッシュマウント形樹脂温度センサ(EPSSZT)の場合、60〜390℃

外形寸法

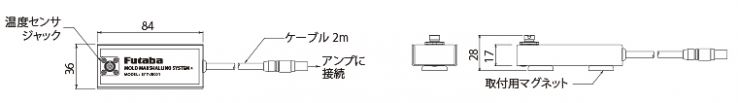

中継アンプ

注文品名 EPT-JB001
センサ入力 適用センサ 樹脂温度センサ(弊社製EPSSZL、EPSSZTシリーズ)
通信ケーブル長 2m
固定方法 底面のマグネット2個で設置
耐環境性 使用周囲温度 10~40℃
使用周囲湿度 35~85%(結露しないこと)
耐振動 10~55Hz複振幅1.5mm X.Y.Z各方向2時間
価格(税抜き) 87,000円

計測には、センサ1本に対し、1台の中継アンプ(別売)が必要となります。

信号・電圧入出力用ケーブル(別売り)

データロガーや成形機等の外部機器に、各CHで計測した値をアナログ電圧で出力するケーブルです。

製品名 注文品名 価格(税抜き)
BNC電圧出力ケーブル(1m) EPT-VC01M 2,500円
BNC電圧出力ケーブル(2m) EPT-VC02M 3,000円
